Портативный индукционный нагреватель SKF TWIM 15/230 (в русской транскрипции - ТВИМ) предназначен для нагрева подшипников перед монтажом с натягом, а также для других кольцеобразных металлических деталей. Нагрев расширяет подшипник, и он садится на вал без ударов, запрессовки и лишних усилий. Такой способ установки снижает риск повредить дорожки качения и продлевает срок службы узла.
Зачем нагревать подшипник перед монтажом
При установке с натягом подшипник нужно посадить на вал с гарантированным зазором. Нагрев даёт необходимую разницу температур: при температуре окружающей среды 20 °C подшипник нагревают примерно до 110 °C — разницы в 90 °C обычно достаточно, чтобы деталь свободно села на место. После остывания образуется плотная посадка без деформаций. Механическая запрессовка в этом случае не нужна, поэтому индукционный нагрев считают более безопасной альтернативой молотку и оправкам.
Как работает TWIM 15/230
Нагреватель создаёт переменное магнитное поле, которое индуцирует ток непосредственно в металле подшипника — греется сама деталь, а не окружающий воздух. Управление построено на встроенной электронике с двумя режимами:
- Режим температуры (Temperature Mode) — оператор задаёт нужную температуру подшипника, и нагрев идёт до неё.
- Режим таймера (Time Mode) — задаётся продолжительность нагрева.
- Режим пониженной мощности (Low Power Mode) — медленный нагрев чувствительных деталей, например подшипников с защитными шайбами или уплотнениями с металлическими вставками: такие вставки могут нагреваться быстрее самого подшипника, поэтому мощность снижают.

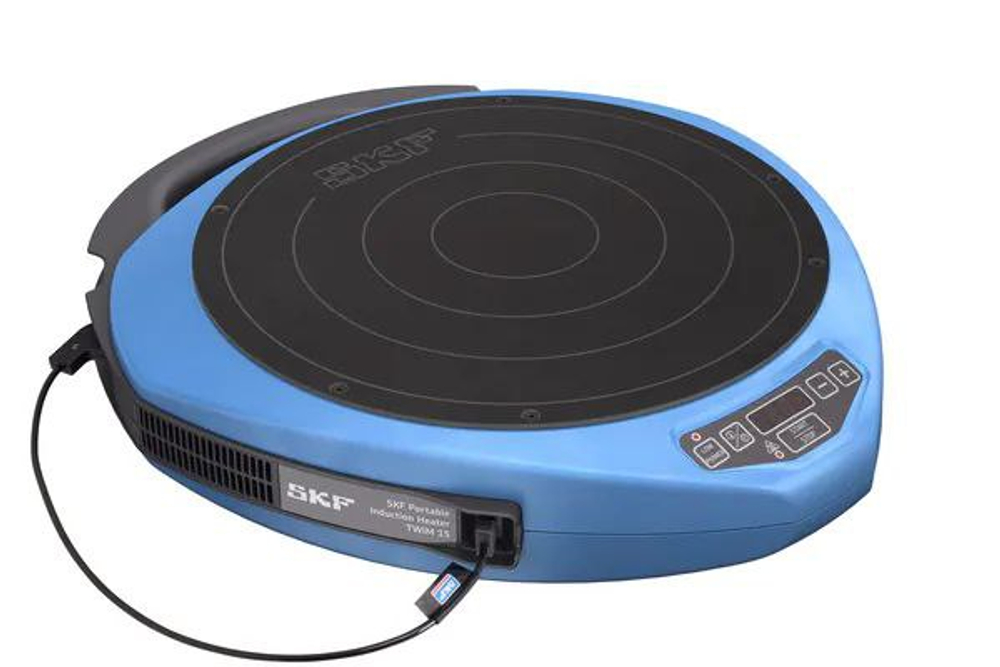

Устройство автоматически определяет параметры нагрева под размер подшипника, работает тихо и не требует сменных ярм — подшипник просто кладут на рабочую поверхность.
Особенности

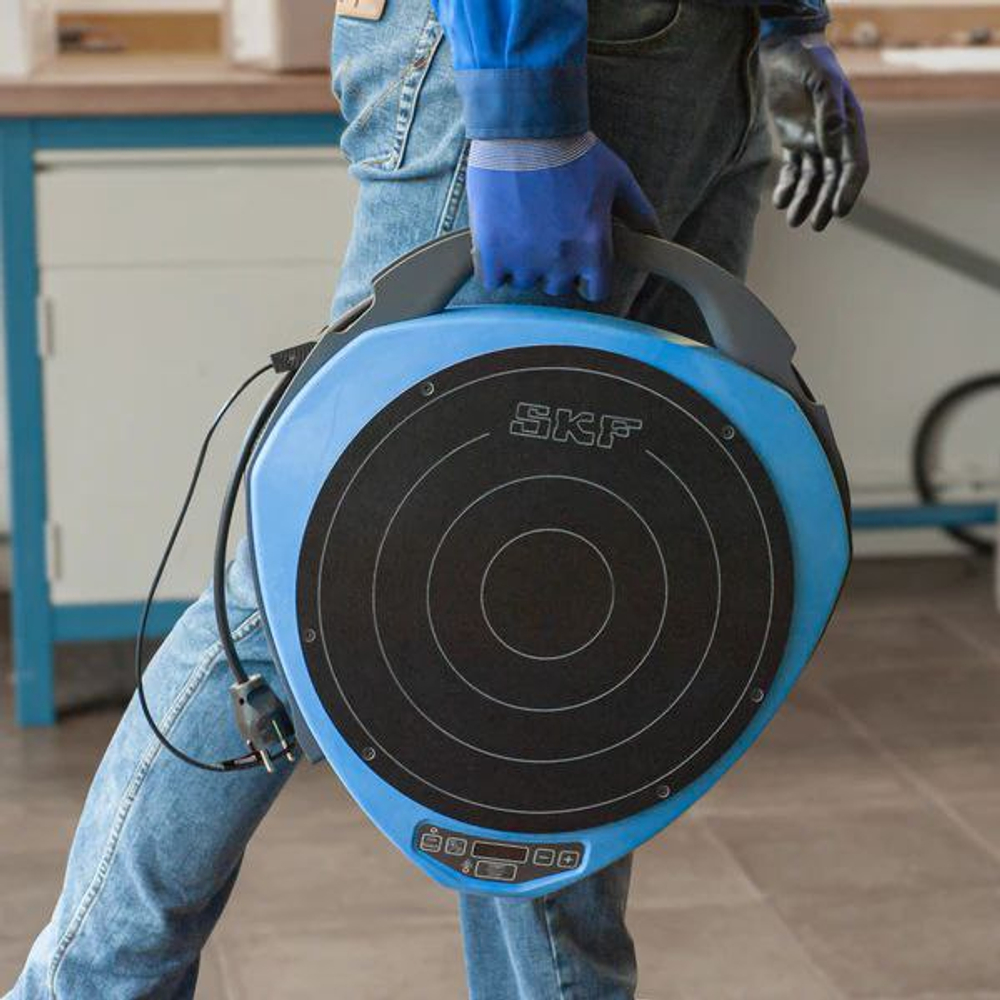

- Компактный переносной корпус 450 × 500 × 100 мм, вес всего 6,6 кг - легко переносить по цеху и брать на выезд.
- Нагревает подшипники с отверстием от 20 мм и наружным диаметром до 320 мм.
- Работает без сменных ярм, не требует подбора оснастки под каждый типоразмер.
- Два режима управления и режим пониженной мощности для деликатных деталей.

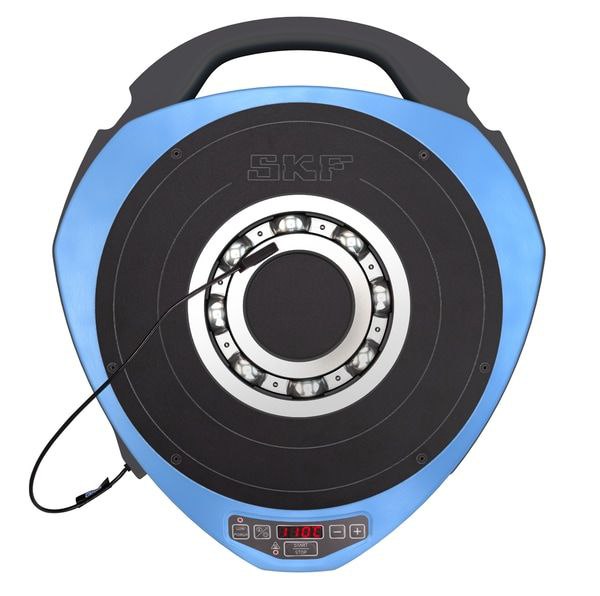

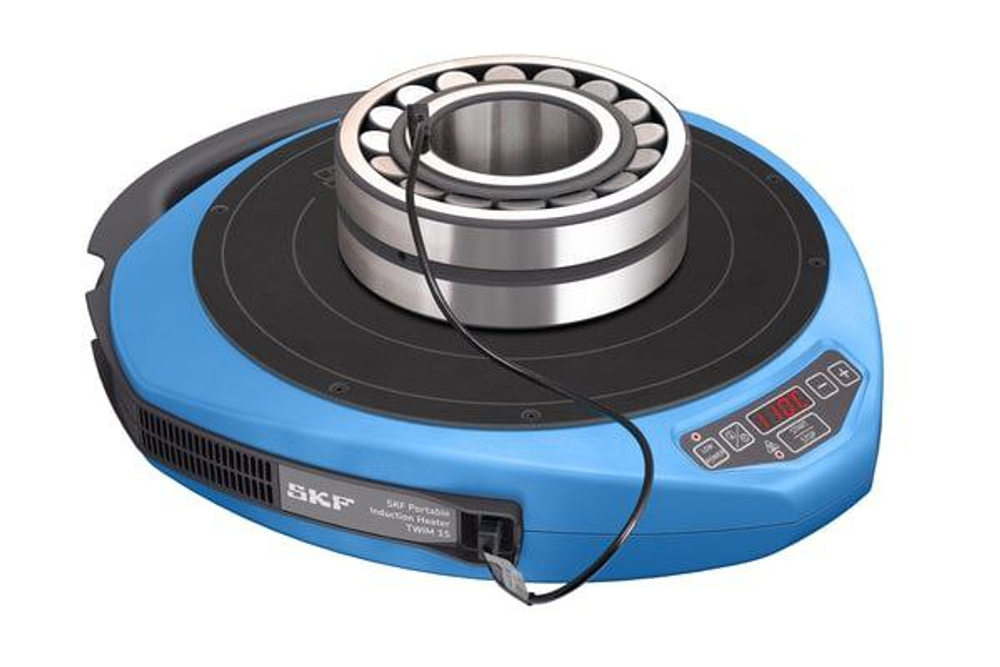

- Магнитная термопара типа К в комплекте - контроль температуры прямо на детали.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | TWIM 15/230 |
| Бренд | SKF (СКФ) |
| Тип | портативный индукционный нагреватель |
| Минимальный диаметр отверстия подшипника | 20 мм |
| Максимальный наружный диаметр | 320 мм |
| Максимальная ширина подшипника | 85 мм |
| Максимальный вес подшипника | 20 кг |
| Диапазон контроля температуры | 20–200 °C |
| Питание | 230 В |
| Габариты | 450 × 500 × 100 мм |
| Вес | 6,6 кг |
| Режимы | температура, таймер, пониженная мощность |

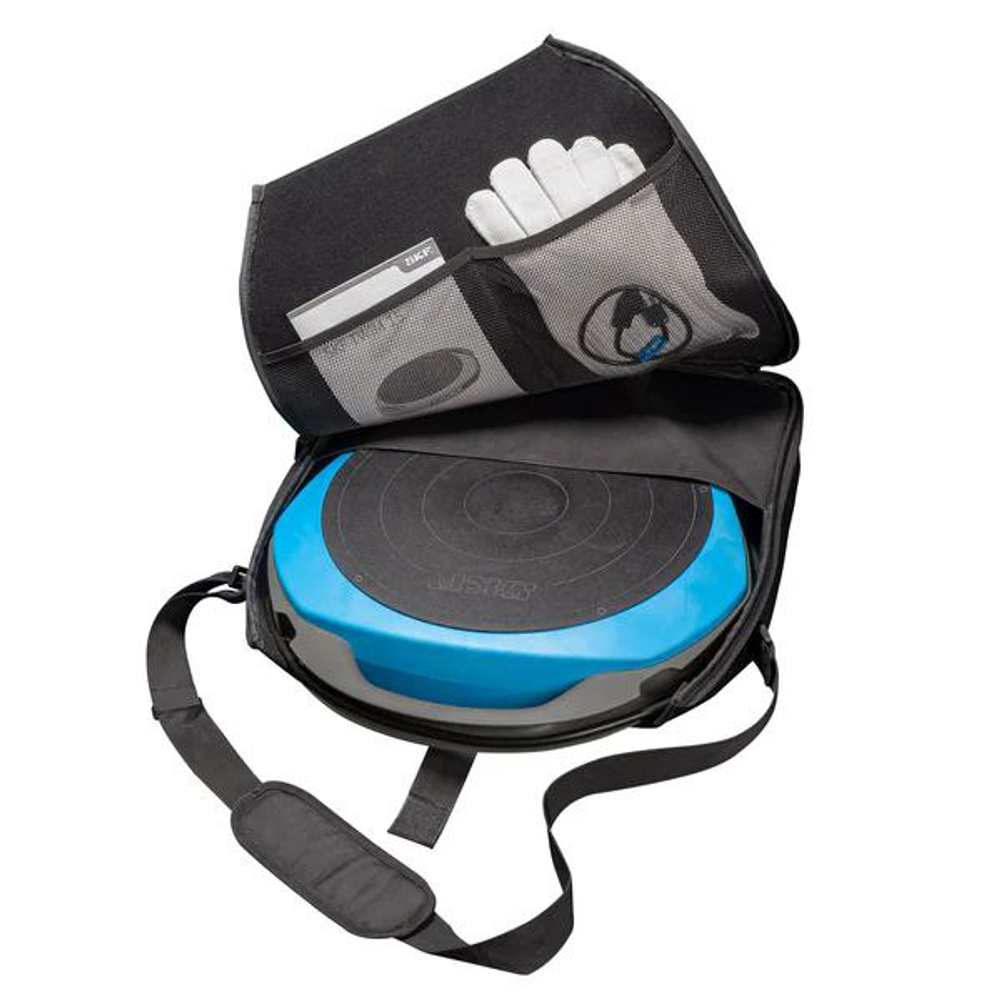

Комплект поставки
- Индукционный нагреватель TWIM 15.
- Магнитная термопара TWIM 15-3 типа К, 400 мм.
- Термозащитные перчатки TMBA G11.
- Вилка Schuko для исполнения 230 В (в несмонтированном состоянии).
Вопросы и ответы
Для каких подшипников подходит TWIM 15/230? Для подшипников с отверстием от 20 мм, наружным диаметром до 320 мм, шириной до 85 мм и весом до 20 кг.
Можно ли греть подшипники с защитными шайбами и уплотнениями? Да, но на пониженной мощности и под контролем температуры: металлические вставки в уплотнениях нагреваются быстрее самого подшипника.
Нужны ли сменные ярма? Нет. Конструкция TWIM 15 не требует ярм - это упрощает работу и подбор оснастки.

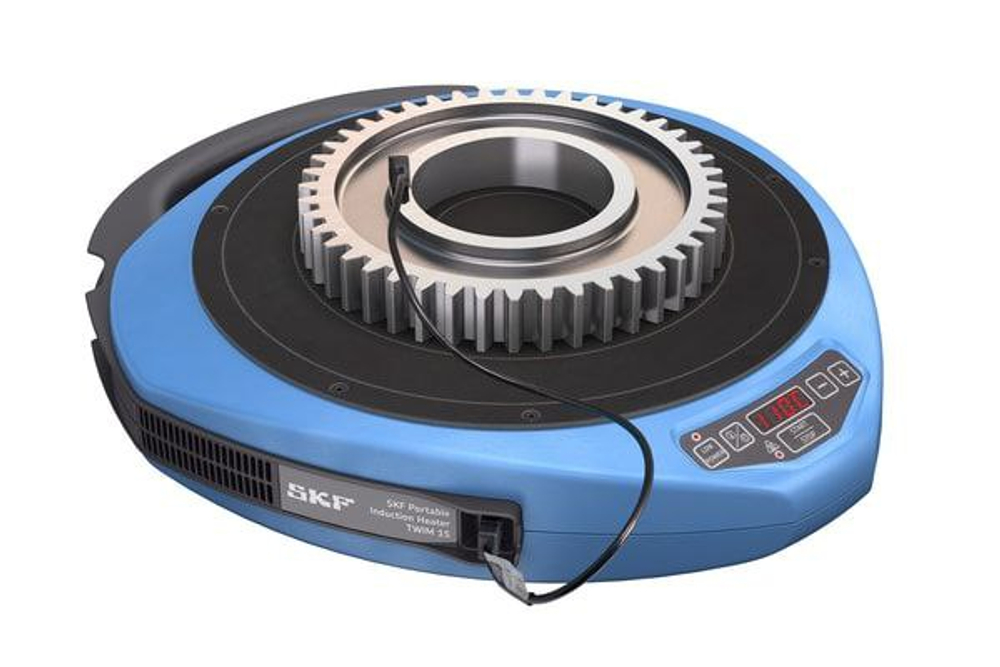

Можно ли нагревать не только подшипники? Да, нагреватель подходит и для других кольцеобразных металлических деталей: втулок, колец, шкивов.
Какие документы и поставка? Позиция поставляется под заказ, пополнение склада — 2–6 недель. Отгрузка со складов в Ростове-на-Дону, доставка СДЭК и «Деловые Линии». Работаем с НДС 22%, предоставляем полный пакет закрывающих документов.
