Назначение
Модуль U-Tank (Ю-Танк) от Samoa Industrial предназначен для автоматизированного контроля уровня масла в промежуточных резервуарах и раздаточных ёмкостях. Устройство работает одновременно с двумя резервуарами и подключается к системе NEX·U· (Некст-Ю), передавая данные о состоянии ёмкостей в реальном времени. Модуль решает две ключевые задачи поста смазки: исключает засасывание воздуха в насос, когда ёмкость пуста, и предотвращает перелив масла при заполнении резервуара свежим или отработанным маслом. Помимо контроля масел, U-Tank может применяться для наблюдения за главной магистралью сжатого воздуха, питающей насосы раздаточного поста.
Функции контроля
U-Tank одновременно контролирует два резервуара, что позволяет обслуживать двухнасосные или двухпродуктовые посты раздачи масла и консистентной смазки. Данные с датчиков уровня обрабатываются и отображаются на двух независимых графических дисплеях, каждый из которых показывает текущий запас в своём резервуаре. Информация передаётся в систему NEX·U· в режиме реального времени, что даёт оператору и диспетчерской службе актуальную картину по остаткам масла без обхода постов. Клавиатура модуля позволяет настроить целевые уровни остатков под конкретные задачи — например, порог минимального запаса, при достижении которого подаётся сигнал на пополнение.
Безопасность
Подключённый к электромагнитным клапанам, U-Tank автоматически перекрывает подачу воздуха к насосу при достижении минимального уровня масла в резервуаре, защищая насос от работы всухую и попадания воздуха в масляную магистраль. При заливке свежего или отработанного масла модуль контролирует верхний уровень и предотвращает перелив ёмкости. Для контроля главной магистрали сжатого воздуха U-Tank позволяет отслеживать давление и состояние пневмопитания, своевременно сигнализируя об отклонениях и защищая систему раздачи от аварийных режимов.
Конструкция

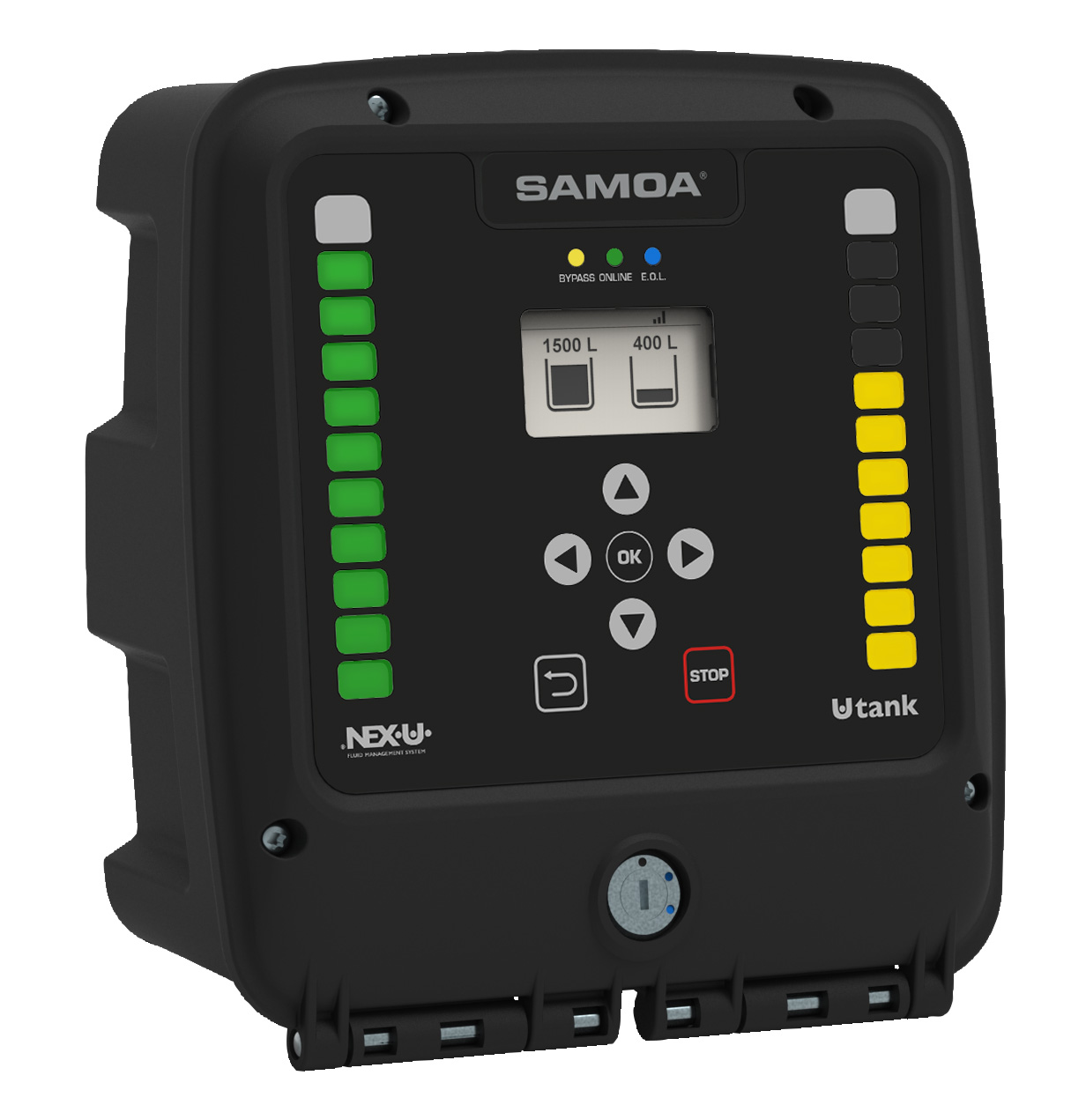

Модуль выполнен в виде настенного корпуса с двумя независимыми графическими дисплеями и двумя шкалами уровня — по одной на каждый резервуар. На лицевой панели размещена клавиатура для настройки параметров и задания порогов остатков. Для работы модулю достаточно стандартного электропитания 110–240 В. Подключение датчиков организовано через порты ввода: на каждый резервуар предусмотрен один аналоговый вход для барометрического или ультразвукового датчика с выходным сигналом 4–20 мА или 0–10 В и три цифровых входа для датчиков минимального, среднего и высокого уровней. Управление исполнительными механизмами выполняется через отдельный выход на каждый резервуар для электромагнитного клапана, контролирующего подачу воздуха к насосу.
Технические характеристики
- Тип: Модуль контроля уровня масла в ёмкостях
- Бренд: Samoa (Samoa Industrial)
- Количество контролируемых резервуаров: 2
- Совместимость с системой: NEX·U· (Некст-Ю), передача данных в реальном времени
- Тип индикации: 2 независимых графических дисплея
- Дисплеи: шкала уровня для каждого резервуара
- Управление: встроенная клавиатура
- Настройка порогов остатка: Да
- Электропитание: 110–240 В
- Аналоговые входы: 1 на резервуар (для барометрического или ультразвукового датчика)
- Сигнал аналогового датчика: 4–20 мА или 0–10 В
- Цифровые входы: 3 на резервуар (мин., средний, макс. уровень)
- Выходы: 1 на резервуар (электромагнитный клапан подачи воздуха к насосу)
- Области применения: контроль свежего и отработанного масла, магистраль сжатого воздуха
Применение
- Посты раздачи моторных и трансмиссионных масел
- Системы централизованной смазки с промежуточными резервуарами
- Модули сбора и хранения отработанных масел
- Пневмомагистрали, питающие раздаточные насосы
- Автосервисы, СТО, автопарки и промышленные цеха
- Системы учета и диспетчеризации расхода технических жидкостей
Модуль Samoa U-Tank (арт. 383100) — компактное устройство для контроля уровня масла в двух резервуарах одновременно. Он автоматически защищает насосы от работы всухую, предотвращает перелив при заполнении ёмкостей и передаёт данные в систему NEX·U· в реальном времени, обеспечивая точный учёт остатков на посту раздачи. Устройство работает от стандартной сети 110–240 В, поддерживает аналоговые датчики 4–20 мА и 0–10 В, а также три уровня дискретных сигналов на каждый резервуар, что делает его универсальным элементом автоматизированных постов выдачи масел.
