D05277 - ремонтный набор мокрого узла (fluid section) для пневматических мембранных насосов Graco Husky 515 и 716. Он возвращает в работу гидравлическую часть: клапанный узел, мембраны и уплотнения. Пневматическая секция в этот набор не входит — для неё выпускается отдельный комплект 25U241.
Что входит в набор

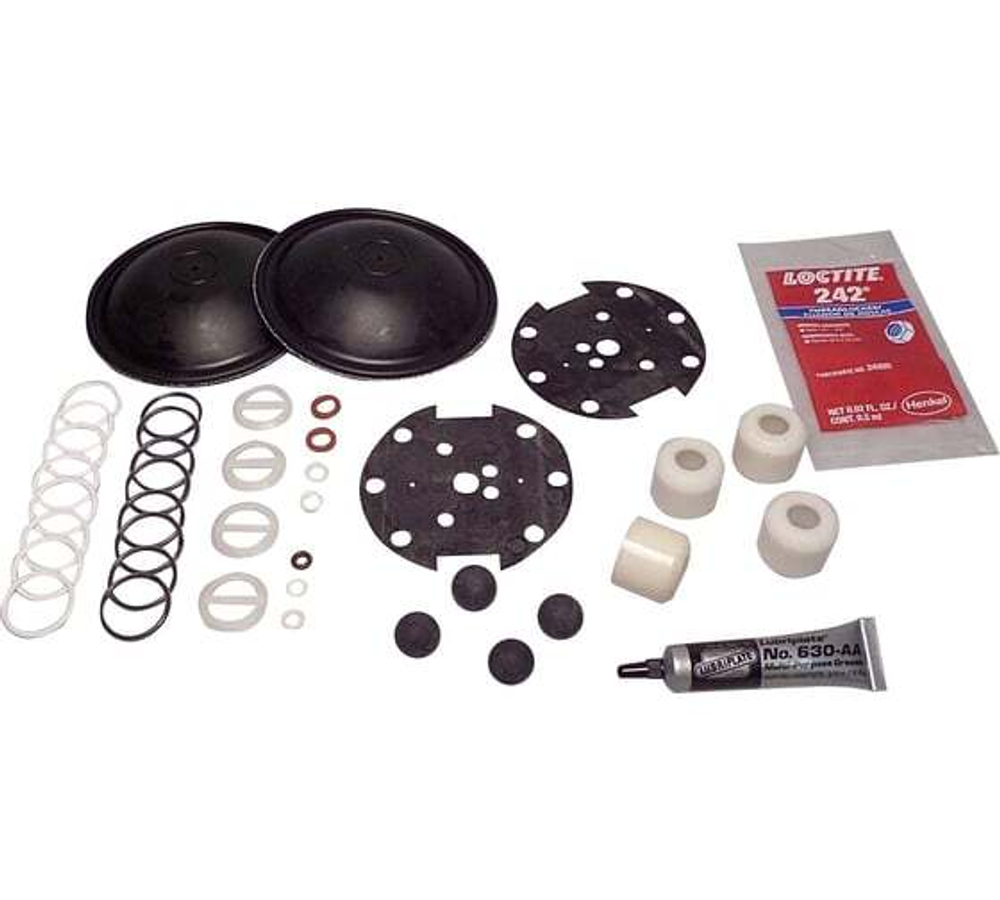

Набор включает: 4 ограничителя хода шаров, 4 направляющие шаров из ацетала, 4 шара из буна-N, 2 мембраны, 8 колец FKPT, 8 колец PTFE, 2 уплотнительных кольца набивки из PTFE и пакетик анаэробного клея. Такой подбор рассчитан на один полный ремонт мокрого узла, а не на замену отдельной детали.
Зачем в комплекте клей
Анаэробный фиксатор наносят на резьбовые соединения, которые при вибрации насоса склонны ослабляться. Клей не заменяет уплотнение: он держит крепёж, а герметичность обеспечивают кольца и мембраны. Наносить его нужно на чистую обезжиренную резьбу, а собирать узел — с выдержкой, указанной на упаковке.
Почему меняют весь узел сразу
Износ деталей мокрого узла взаимосвязан. Если поставить новые мембраны, оставив старые шары и кольца, насос быстро вернётся к потере производительности: изношенный шар не садится в седло, появляется перепуск, подача падает и становится пульсирующей. Набор как раз и рассчитан на то, чтобы заменить весь изнашиваемый комплект за один разбор.
Совместимость
Набор подходит к Husky 515 и Husky 716. При этом материалы набора соответствуют определённому исполнению насоса: маркировка артикула содержит обозначения полипропилена, ацетала и буна-N. Для насосов с другими материалами проточной части — например, с PTFE-мембранами или в санитарном исполнении — нужны другие ремкомплекты. Перед заказом сверьте исполнение по шильдику насоса или по коду модели.
Технические характеристики
- Тип: ремонтный комплект мокрого узла (fluid section)
- Назначение: восстановление гидравлической части насоса
- Совместимость: Graco Husky 515 и Husky 716
- Состав: 4 ограничителя шаров, 4 направляющие, 4 шара, 2 мембраны, 8 колец FKPT, 8 колец PTFE, 2 кольца набивки PTFE, анаэробный клей
- Материалы: ацетал (направляющие), буна-N (шары), PTFE и FKPT (уплотнения)
- Пневматическая секция: не входит, отдельный комплект 25U241
- Габариты упаковки: 60 × 210 × 260 мм
- Вес брутто: 0,3 кг
- Страна производства: США
- Артикул: D05277
- Бренд: Graco
