Описание

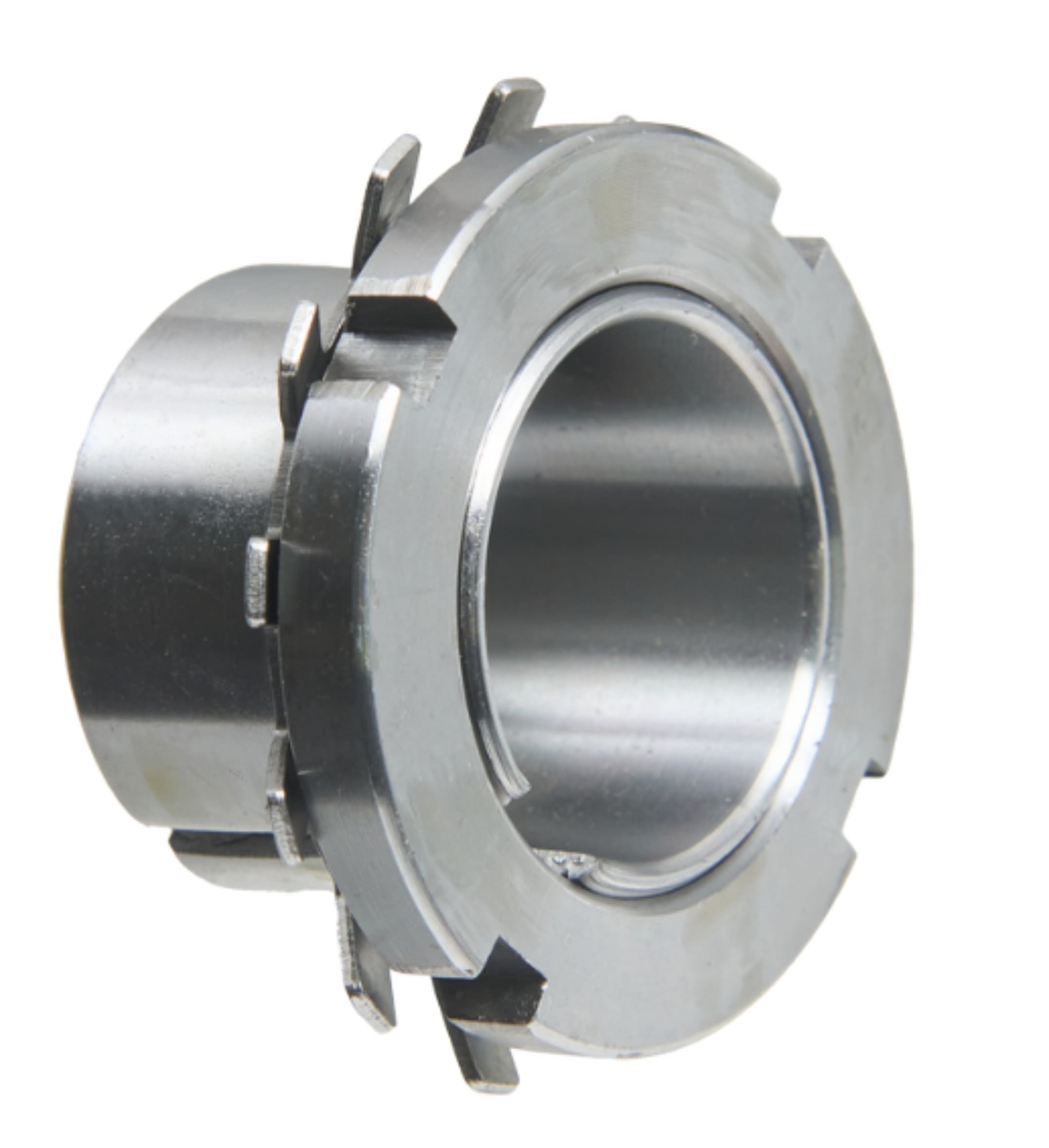

Назначение и область применения Закрепительная втулка H3148 KMR (Х3148 КМР) - это прецизионный монтажный элемент, предназначенный для установки сферических роликовых подшипников серии 22248 на гладкие (непроточенные) валы. Втулка позволяет монтировать подшипник с радиальным внутренним зазором на цилиндрическую шейку вала без необходимости изготовления дорогостоящих проточек и резьбовых участков, что значительно упрощает конструкцию узла и снижает затраты на механическую обработку.
Втулка серии H31 (индекс 31 указывает на совместимость с подшипниками 222.. средней серии) с размерным кодом 48 соответствует внутреннему диаметру подшипника 22248 (240 мм) и устанавливается на вал диаметром 220 мм. Конструкция представляет собой коническую разрезную втулку с метрической резьбой и гайкой, которая при затяжке обеспечивает надёжную посадку подшипника с заданным натягом. Втулка закрепительная H3148 широко применяется в тяжёлых промышленных редукторах, прокатных станах, бумагоделательных машинах, вентиляторах дымососов, конвейерных барабанах и горно-шахтном оборудовании, где требуются высокие радиальные нагрузки и компенсация несоосности.
⚡ Ключевые преимущества модели H3148 KMR
- Упрощённый монтаж на гладкий вал: Коническая форма втулки позволяет установить подшипник 22248 на вал без проточки и резьбы, что снижает стоимость изготовления вала и ускоряет сборку узла.
- Точная регулировка натяга: Метрическая резьба и гайка обеспечивают плавную и контролируемую посадку подшипника с возможностью точной настройки радиального зазора по щупу.
- Надёжная фиксация: Высокопрочная сталь и прецизионная обработка конической поверхности гарантируют отсутствие проскальзывания и проворота подшипника даже при экстремальных ударных и вибрационных нагрузках.
- Полная взаимозаменяемость: Геометрия втулки H3148 KMR полностью соответствует международному стандарту ISO 2982-1, что делает её прямой заменой для втулок ведущих мировых производителей без доработки посадочных мест.
- Демонтаж без повреждения: Специальная конструкция с гайкой позволяет безопасно снять подшипник с вала при техническом обслуживании, не повреждая шейку вала и сам подшипник.
📊 Технические характеристики
- Тип изделия: Втулка закрепительная (адаптерная втулка).
- Полное обозначение: H3148 KMR (Х3148 КМР).
- Применяемость: Для сферических роликовых подшипников 22248 (22248CA/W33, 22248CC/W33 и аналогов).
- Диаметр вала (d): 220 мм.
- Наружный диаметр втулки (d1): 240 мм.
- Длина втулки (L): 120 мм.
- Резьба: Метрическая (M220×4 или аналогичная, в зависимости от партии).
- Материал: Высококачественная подшипниковая сталь.
- Покрытие: Антикоррозионное.
- Комплектность: Втулка + гайка + стопорная шайба (в зависимости от комплектации).
Аналоги и взаимозаменяемость (5 ведущих брендов) Закрепительные втулки стандартизированы по ISO 2982-1. Продукция KMR H3148 является прямой, полнофункциональной заменой аналогичным моделям ведущих мировых брендов. Вы можете смело использовать втулку KMR вместо следующих артикулов:
- SKF (Швеция): H 3148
- FAG / INA (Германия, Schaeffler): H3148
- NSK (Япония): H3148
- NTN (Япония): H3148
- Timken (США): H3148
- SNR (Франция, ныне часть NTN): H3148
Втулка закрепительная H3148 KMR (Х3148 КМР), артикул 00-00021847
Характеристики
Бренд
KMR
Габариты без упаковки
300x300x172 мм
Тип подшипника
втулка закрепительная
Внутренний Диаметр
220 мм
Наружный диаметр
240 мм
Ширина подшипника
172 мм
