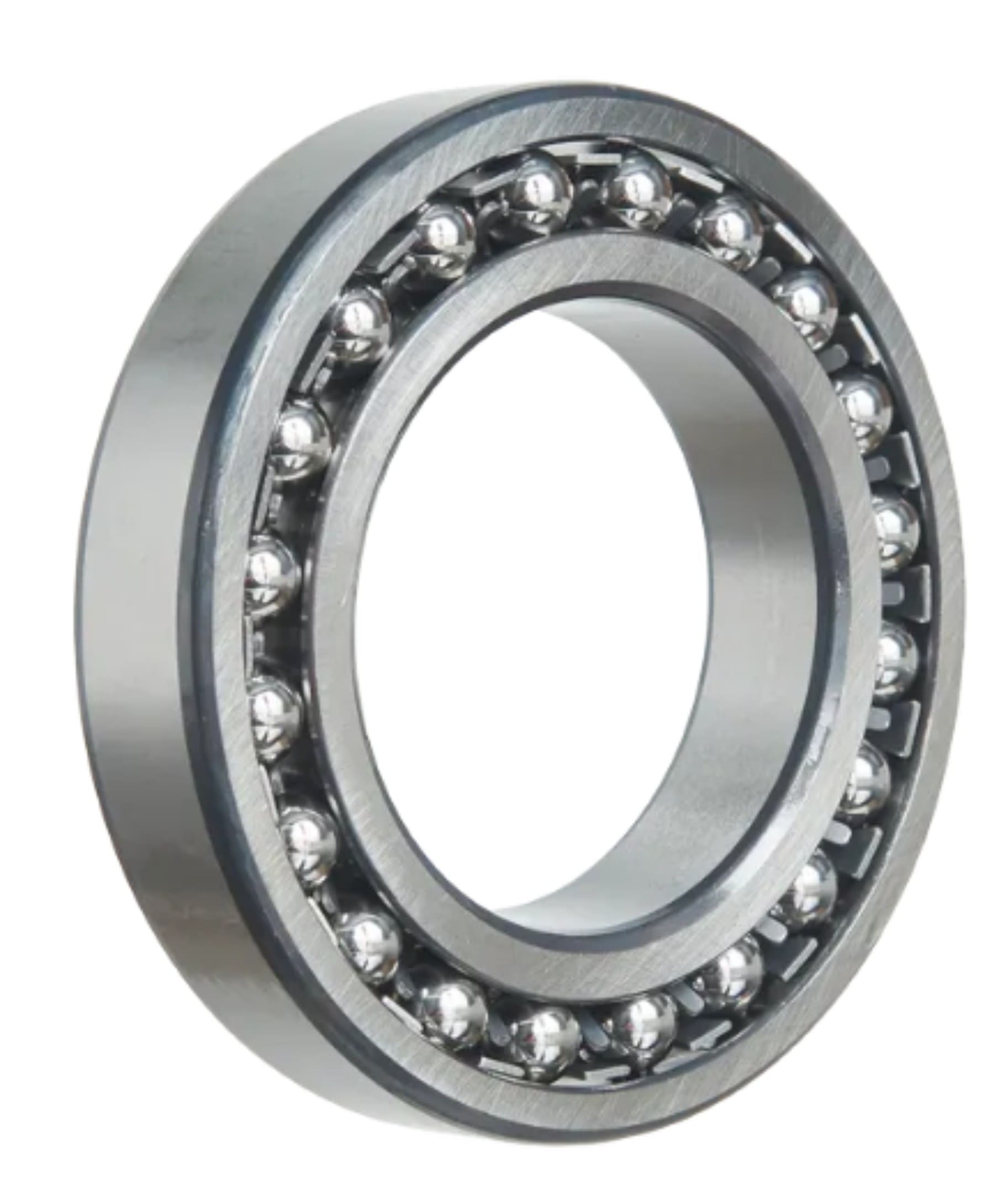

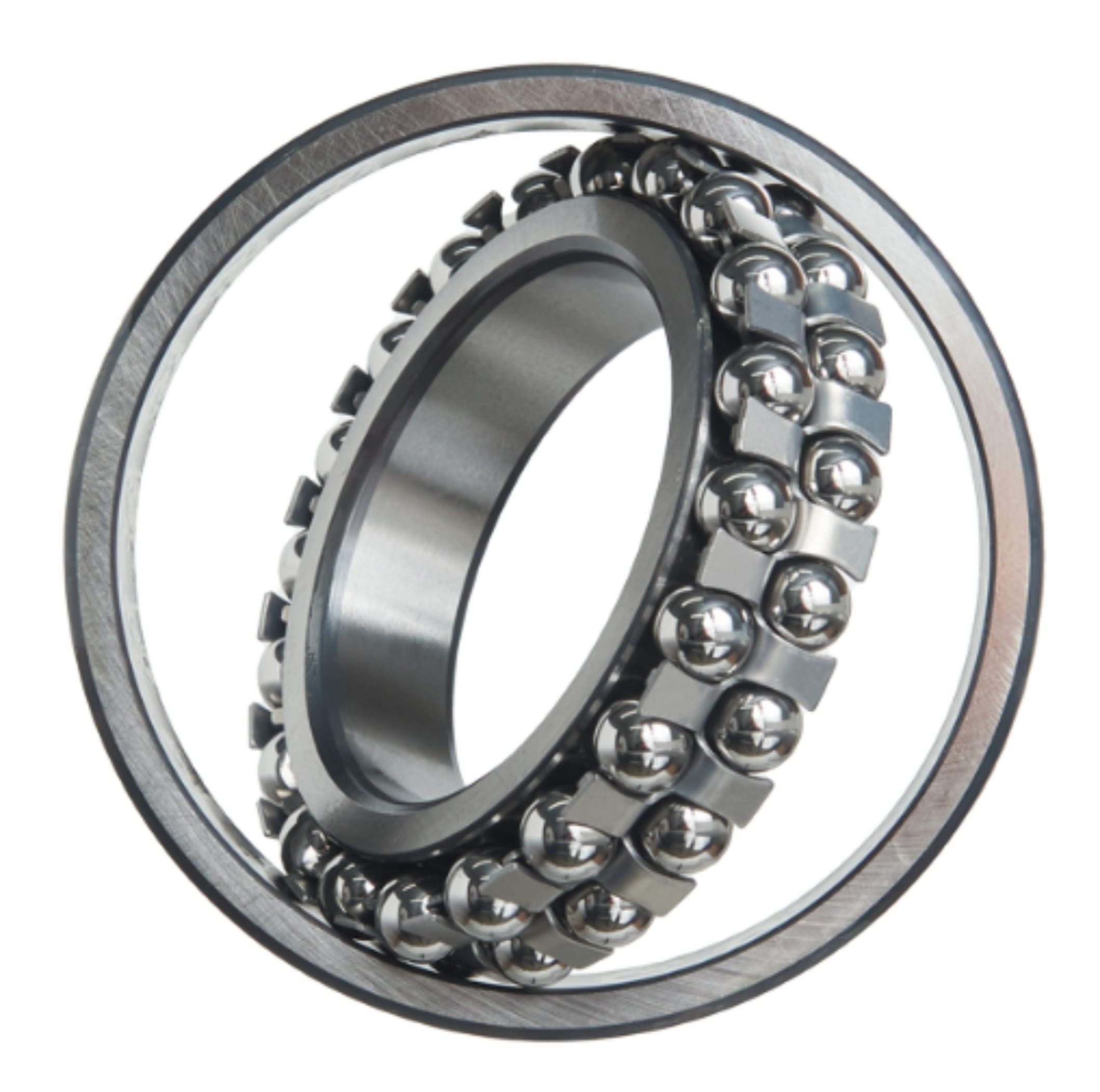

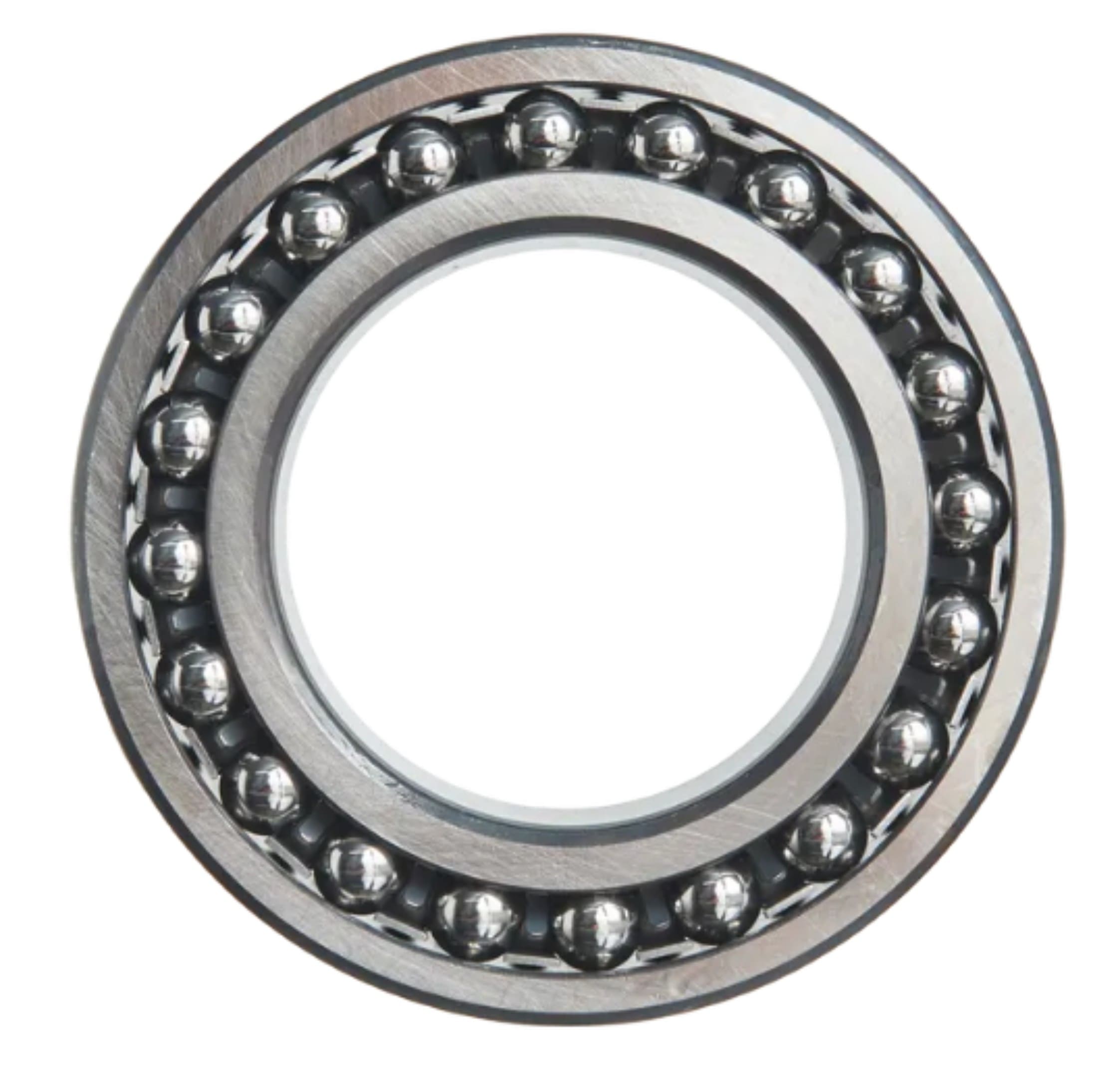

Внимание! Изображение носит ознакомительный характер и может отличаться от фактического вида изделия
Описание
Назначение и область применения
Самоустанавливающийся шариковый подшипник 1320 KMR (1320 КМР) - это уникальное решение для узлов, где высока вероятность перекоса вала относительно корпуса. Двухрядная конструкция с общим сферическим дорожкой качения на наружном кольце позволяет внутреннему кольцу с шариками свободно поворачиваться, компенсируя угловые несоосности до 2-3 градусов. Подшипник 1320 критически важен для длинных валов, подверженных прогибам, а также для оборудования с неточным монтажом корпусов.
Индекс 1 указывает на тип (самоустанавливающийся), 3 - на среднюю серию диаметров, а 20 - на посадочный диаметр 100 мм. Двухрядное исполнение позволяет воспринимать радиальные нагрузки в обоих направлениях, а также небольшие осевые усилия. Модель применяется в деревообрабатывающих станках, текстильном оборудовании, вентиляторах, конвейерных линиях и сельскохозяйственной технике.
⚡ Ключевые преимущества модели 1320 KMR
- Компенсация перекосов: Сферическая форма наружного кольца полностью устраняет проблему краевых напряжений, возникающих при несоосности вала и корпуса.
- Низкий уровень шума и вибрации: Прецизионная обработка шариков и дорожек обеспечивает тихую и плавную работу на высоких оборотах.
- Двусторонняя осевая нагрузка: Способность фиксировать вал от осевых смещений в обе стороны без использования дополнительных упорных узлов.
- Простота монтажа: Не требует ювелирной точности при расточке корпусов, что снижает затраты на подготовку посадочных мест.
📊 Технические характеристики
- Тип подшипника: Шариковый радиальный двухрядный самоустанавливающийся.
- Полное обозначение: 1320 KMR.
- Внутренний диаметр (d): 100 мм.
- Наружный диаметр (D): 215 мм.
- Ширина (B): 47 мм.
- Тип сепаратора: Стальной штампованный / полиамидный (в зависимости от партии).
- Допустимый угол перекоса: до 2.5° - 3°.
- Динамическая грузоподъемность: ~140 кН.
- Статическая грузоподъемность: ~45 кН.
🔄 Аналоги и взаимозаменяемость (7 ведущих брендов) Самоустанавливающиеся подшипники стандартизированы. KMR 1320 заменяет:
- SKF (Швеция): 1320 K / 1320 ETN9
- FAG / INA (Германия): 1320-M / 1320-TVH
- NSK (Япония): 1320
- NTN (Япония): 1320
- Timken (США): 1320K / 1320W
- NACHI (Япония): 1320
- SNR (Франция): 1320EE
Шариковый двухрядный самоустанавливающийся подшипник 1320 KMR (КМР)
Артикул 00-00013212
Характеристики
Бренд
KMR
Страна производства
Китай
Габариты без упаковки
215x215x35 мм
Вид подшипника
радиальные сферические
Тип подшипника
шариковый двухрядный подшипник
Внутренний Диаметр
100 мм
Грузоподъемность динамическая
144.43 кН
Грузоподъемность статическая
57.8 кН
Количество дорожек качения
2 шт
Материал сепаратора
сталь
Материал тел качения
сталь
Материал уплотнений
нет(открытый подшипник)
Наружный диаметр
215 мм
Открытый/Закрытый
открытый
С выемкой
нет
Самоцентрирующиеся
да
Сферический
да
Установочное отверстие
цилиндрическое
Форма тел вращения
шарики
Частота вращения предельная
3300 об/мин
Ширина подшипника
35 мм
