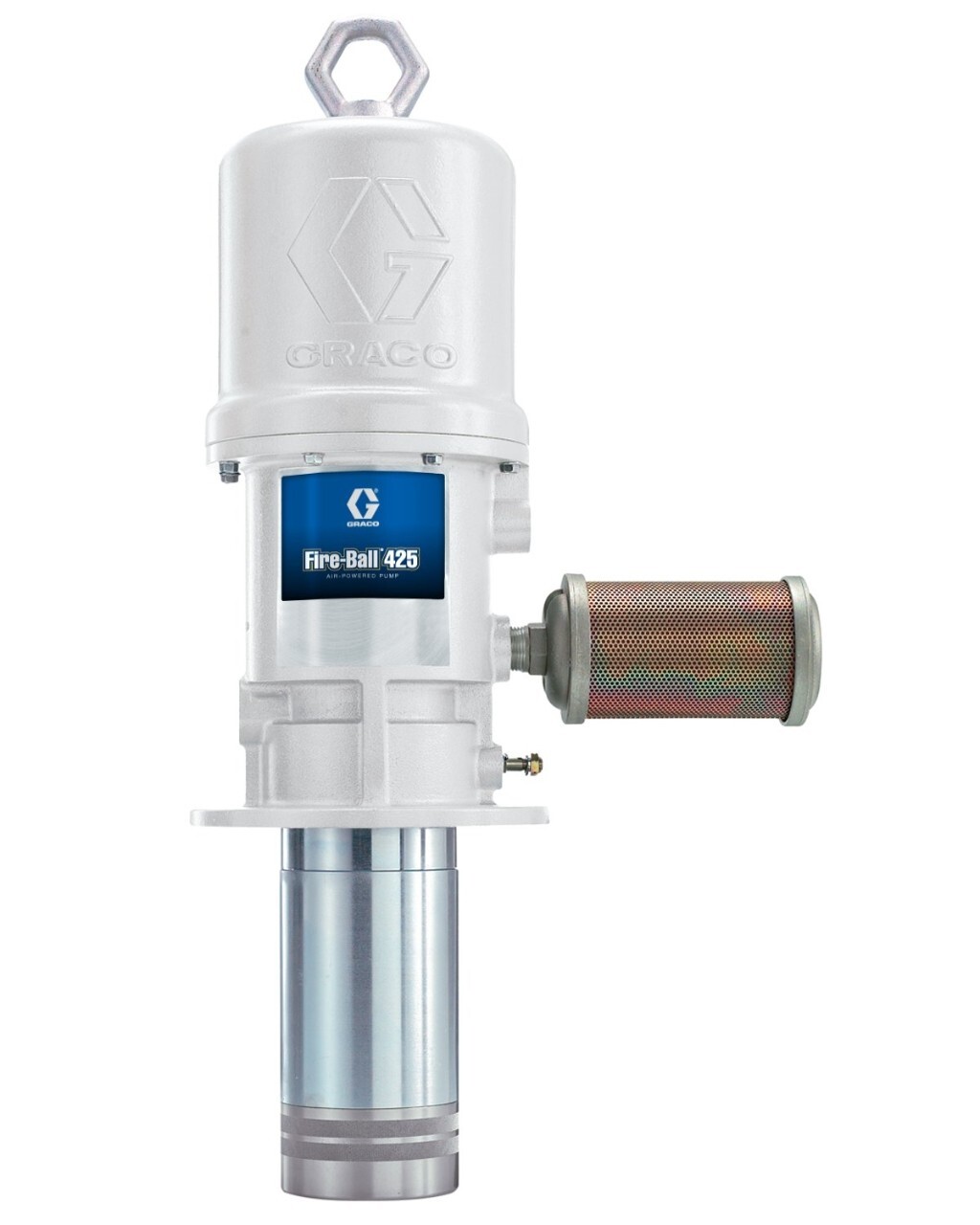

Graco 237526 — масляный пневматический насос Fire-Ball 425 с соотношением 3:1 и коротким штоком. Модель рассчитана на перекачку масла из стандартной бочки и подачу его к кранам раздачи на посту обслуживания. Короткий шток уменьшает общую высоту насоса, поэтому он удобен там, где над бочкой мало места.
Зачем короткий шток
Длина штока определяет, насколько глубоко насос уходит в тару и как высоко выступает над крышкой. Укороченный вариант оставляет больше свободного пространства над бочкой — это важно в низких помещениях, под стеллажами и на передвижных тележках. На развиваемое давление длина штока не влияет: его задаёт соотношение 3:1.
Давление и производительность
Максимальное давление жидкости — 540 psi, около 37 бар. Свободная подача — до 13,4 gpm, то есть примерно 50,6 л/мин. Фактический расход зависит от вязкости масла, температуры и сопротивления линии: на холодном масле он будет заметно ниже паспортного.
Пневмомотор
Диаметр мотора — 4,25″ (107,9 мм). Такой размер даёт запас мощности при работе на протяжённых трубопроводах и при раздаче большого объёма. Большие проходные отверстия воздуха снижают обледенение мотора при непрерывной работе — для холодных помещений это практический плюс.
Материалы и ремонтопригодность
Корпус пневмомотора — толстостенное литьё из алюминия, проточная часть — сталь с покрытиями, нержавеющие и хромированные элементы. Линейная компоновка поршня и штоков обеспечивает соосность, за счёт чего уплотнения изнашиваются медленнее. Неметаллические тарельчатые клапаны рассчитаны на работу с загрязнённым воздухом.
Что учесть
Вес — 46 lb, около 20,9 кг. Присоединения: вход жидкости 1-1/2″ NPT, выход 3/4″ NPT, воздух 1/2″ NPT. Для бочки нужен адаптер с отверстием 2″. Насос не предназначен для агрессивных химических сред и для смазок: под них подбирают другие серии.
Применение
Насос используют для:
- раздачи масла на постах ТО;
- перекачки масла из бочки в ёмкости и агрегаты;
- работы в помещениях с ограниченной высотой;
- подачи масла по линии к нескольким кранам.
