Назначение

Пневматический комплект для подачи и раздачи консистентной смазки (литол, солидол, пластичные смазки классов NLGI 0–3) из стандартных промышленных бочек весом 185 кг. Комплект собирается на заводе Samoa Industrial (Испания) и поставляется как готовое решение: пневматический насос PM45 с передаточным числом 70:1, следящая пластина, напорный рукав и раздаточный пистолет. Предназначен для стационарных и передвижных постов централизованной смазки в машиностроении, горнодобыче, на транспортных и энергетических предприятиях.

Производительность

Передаточное число насоса PM45 составляет 70:1 - это означает, что давление на выходе в 70 раз превышает давление сжатого воздуха на входе. При подаче воздуха 6 бар рабочее давление смазки достигает 420 бар, что обеспечивает уверенную прокачку по длинным магистралям и через узкие клапаны. Расход смазки при номинальном давлении воздуха — около 1,1 кг/мин. Насос рассчитан на работу с пластичными смазками вязкостью до NLGI 3 (при температуре не ниже +5 °C). Для сверхгустых смазок (NLGI 3 и выше) в ассортименте Samoa доступны экструзионные установки.

Пневмопривод и безопасность

Рабочий диапазон давления сжатого воздуха - от 3 до 8 бар (максимально допустимое - 10 бар). Подключение к пневмомагистрали осуществляется через стандартный штуцер G 1/4. Насос не требует смазки воздушной магистрали и оснащён системой защиты от сухого хода. Корпус насоса выполнен из алюминиевого сплава с антикоррозийным покрытием, что обеспечивает работоспособность в условиях повышенной влажности и запылённости.

Конструкция

Насос PM45 - поршневого типа, с штоком диаметром 45 мм. В комплект входит следящая пластина (арт. 417009), диаметр которой точно соответствует внутреннему диаметру бочки 185 кг — это гарантирует полный вытеснение смазки со дна тары без остатков. Длина погружной трубки — около 1100 мм. Напорный рукав высокого давления длиной 4 м (или по запросу) выдерживает рабочее давление до 450 бар. Раздаточный пистолет с механическим управлением обеспечивает точную дозировку смазки в пресс-маслёнку или узел трения.

Технические характеристики

Тип: Пневматический комплект для раздачи консистентной смазки Насос: PM45 (Pumpmaster 45) Передаточное число: 70:1 Тип привода: Пневматический (сжатый воздух) Рабочее давление воздуха: 3–8 бар Максимальное давление воздуха: 10 бар Рабочее давление смазки: до 490 бар Расход смазки: ~1,1 кг/мин (при 6 бар) Совместимые смазки: NLGI 0, 1, 2, 3 Рабочая температура: от +5 °C Размер бочки: 185 кг (стандартная промышленная) Длина погружной трубки: ~1100 мм Диаметр следящей пластины: Ø590 мм Длина напорного рукава: 4 м Максимальное давление в рукаве: 450 бар Материал корпуса: алюминиевый сплав с антикоррозийным покрытием

Применение

• Машиностроительные и металлообрабатывающие предприятия
• Горнодобывающая промышленность (карьеры, шахты)
• Железнодорожные депо и ремонтные базы
• Энергетические объекты и ТЭЦ
• Сельскохозяйственные предприятия с тяжёлой техникой
• Транспортные и логистические комплексы
• Любой участок, где требуется централизованная подача пластичной смазки из промышленной бочки

Аналоги

• Graco Fire-Ball 425 50:1 (комплект для бочек 180/185 кг, арт. 244636)

• Meclube 670 70:1 (Италия)

• Piusi Air Leader 60:1 / 80:1 (Италия)

• Reavell 70:1 (Великобритания, серия для бочек 185 кг)

• Alemite (Lincoln) серия 50:1/70:1 для 180-кг бочек

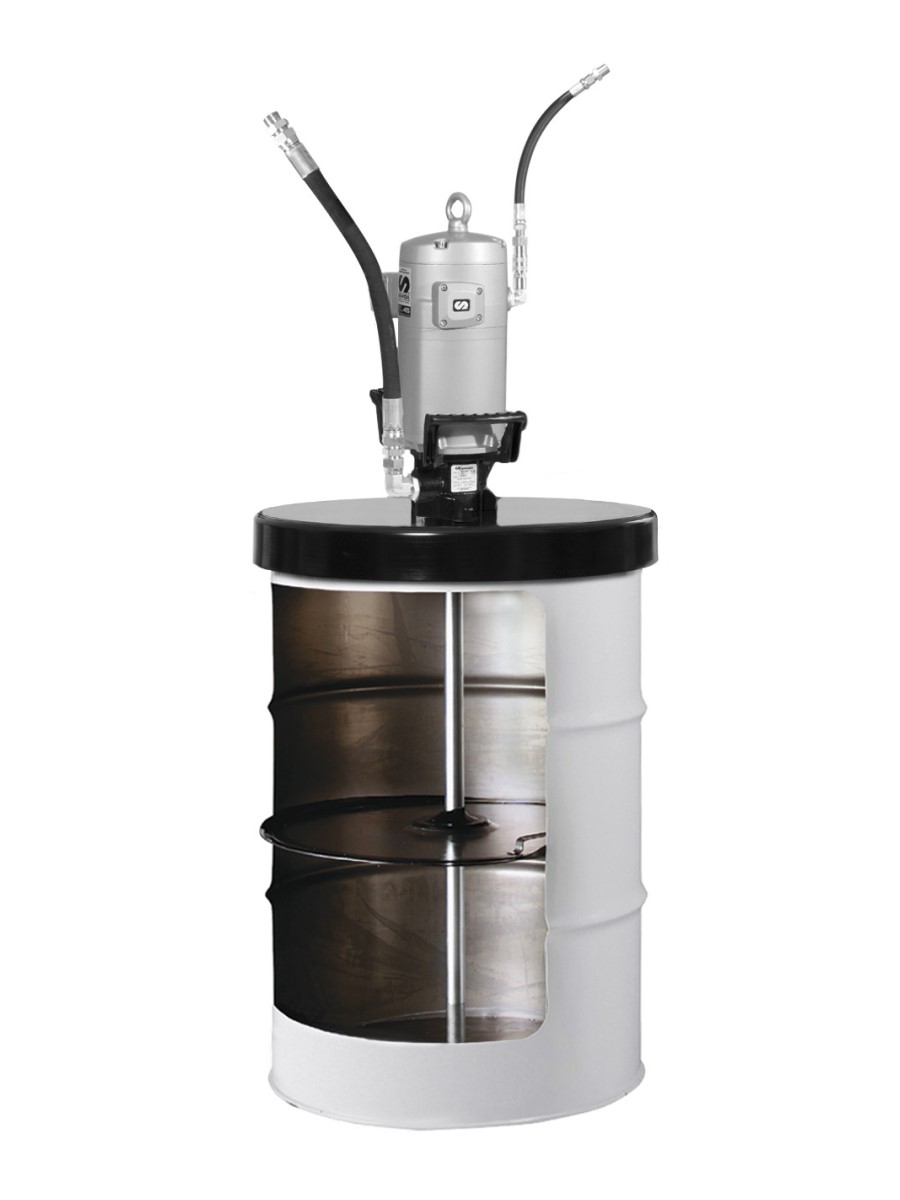

Samoa Комплект для раздачи консистентной смазки с насосом РМ45 70:1, для бочек 185 кг

Артикул 534710 (534 710)
