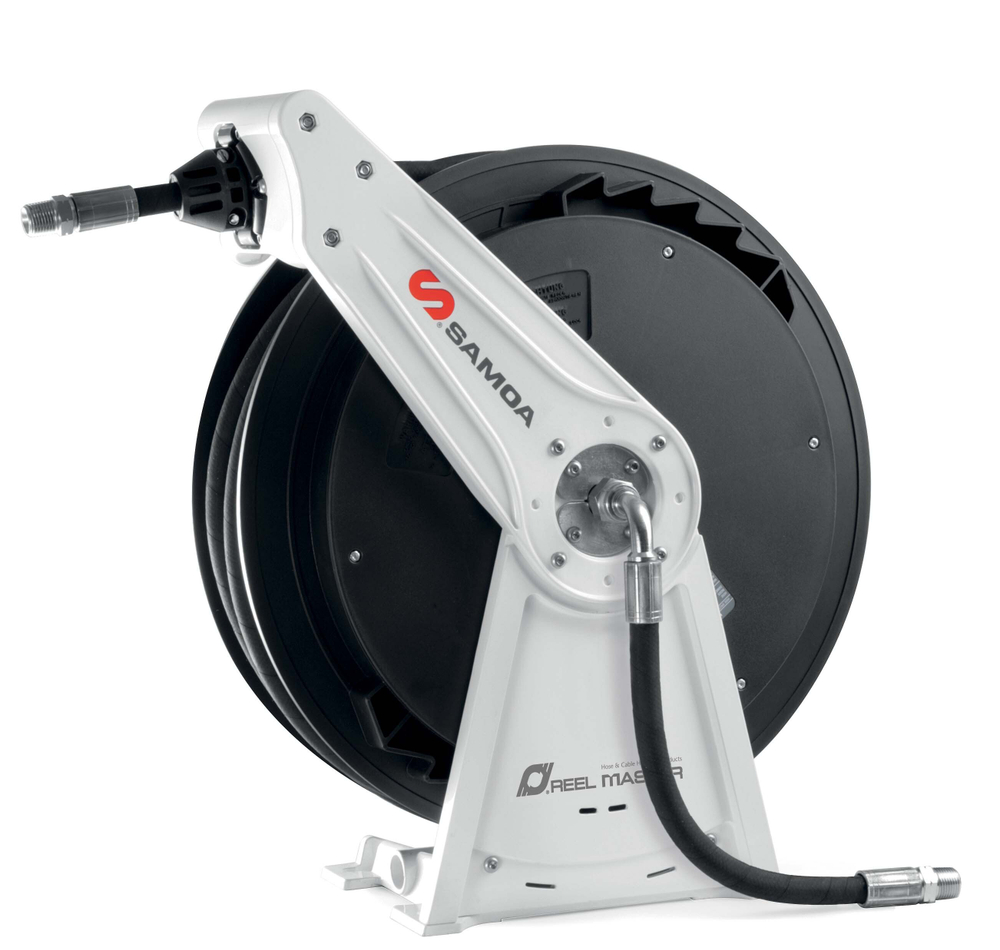

Samoa 506922 - открытая композитная катушка под масляный рукав 1/2″ длиной до 15 метров. Поставляется без шланга: рукав покупается отдельно, под конкретную задачу, тип масла и нужный метраж.
Такой вариант берут, когда рукав уже есть, когда нужна нестандартная длина или когда катушка меняется, а шланг ещё рабочий. Второй сценарий — подбор под конкретную линию: не всегда стандартные 15 метров с завода подходят по давлению и среде.
Катушка без рукава: кому это выгодно
Готовая катушка с рукавом — удобный вариант «достал и повесил». Но если на посту уже есть проверенный шланг нужного класса, платить за второй смысла нет.
Версия 506922 идёт без рукава, а 506222 — та же катушка с рукавом. Если нужен готовый комплект, смотрите 506222; если хотите поставить свой шланг — 506922.
160 бар: для напорных масляных линий
Рабочее давление катушки — 160 бар. Это не бытовой уровень: катушка подходит для линий, где масло подаётся насосом под давлением, а не самотёком.
Важная оговорка: давление катушки не заменяет характеристики рукава. Если линия работает на 100 бар, рукав должен быть рассчитан минимум на эти 100 бар, а не «на глаз». Катушка держит нагрузку, но целостность линии определяет самый слабый элемент.
Алюминиевая опора и композитный барабан
Основание и кронштейн — алюминиевые. Они жёсткие, не ржавеют от влаги и масла и при этом легче стальных. Для монтажа на стену или стойку это практично: не каждая перегородка выдержит тяжёлую стальную конструкцию.
Барабан композитный. Материал не боится контакта с маслом и влагой, а сама катушка остаётся относительно лёгкой. Открытое исполнение позволяет видеть рукав по всей длине и вовремя заметить потёртости.
Пружина, подшипники и ролики
Возвратная пружина изготовлена из специальной усталостнопрочной стали. Она рассчитана на постоянные циклы: рукав тянут и отпускают много раз за смену, и пружина не должна «садиться» через месяц работы.
Барабан вращается на двух закрытых шарикоподшипниках со смазкой. Они снижают нагрузку на пружину и дают плавный ход: рукав разматывается без рывков и сматывается равномерно.
Устройство выпуска — с шестью роликами. Они направляют рукав, не дают ему зажиматься и снижают трение. Для тяжёлого масляного шланга это продлевает срок службы наружного слоя.
Полнопроходный вал
Вал и шарнир выполнены с полным проходом. В месте поворота поток не сужается, поэтому масло идёт без лишнего сопротивления.
Для густых масел это важно: узкое место в шарнире превращается в падение давления на длинной линии и в лишнюю нагрузку на насос.
Вместимость и присоединения
Катушка рассчитана на рукав 1/2″ длиной до 15 метров. Присоединения — 1/2″ BSP(M), то есть наружная резьба.
Перед заказом сверьте присоединения с вашим рукавом и линией: для наружной резьбы нужен ответный штуцер с внутренней. Если рукав уже куплен, проверьте его наружный диаметр — он должен проходить через роликовый узел без зажима.
Где применяется
- Посты замены масла на СТО и в автосервисах
- Автопарки и сервисные базы
- Производственные участки с маслораздачей
- Линии подачи масла от насоса под давлением
- Мобильные и стационарные сервисные модули
- Участки, где рукав нужно держать на барабане, а не на полу
Что проверить перед покупкой
- Рабочее давление рукава: не ниже давления в линии, катушка держит до 160 бар
- Внутренний диаметр: 1/2″
- Длину: до 15 м
- Присоединения: 1/2″ BSP(M)
- Наружный диаметр рукава и его прохождение через ролики
- Тип масла: синтетическое или минеральное
- Место монтажа и высоту установки
- Нужен ли готовый комплект с рукавом — тогда 506222
Технические характеристики
| Параметр | Значение |
|---|---|
| Бренд | Samoa |
| Артикул | 506922 |
| Тип | Открытая катушка, без рукава |
| Назначение | Синтетические и минеральные масла |
| Вместимость | 1/2″ × 15 м |
| Присоединения | 1/2″ BSP(M) |
| Рабочее давление | 160 бар |
| Основание и кронштейн | Алюминий |
| Барабан | Композит |
| Ролики | 6 шт. |
| Подшипники | 2 закрытых шарикоподшипника |
| Пружина | Усталостнопрочная сталь |
| Вариант с рукавом | 506222 |
Вопросы и ответы
Рукав входит в комплект? Нет, 506922 поставляется без рукава. Версия с рукавом — 506222.
Можно ли поставить рукав короче 15 метров? Да, вместимость — до 15 метров. Меньшая длина допустима, если рукав подходит по диаметру и давлению.
Подойдёт ли катушка для отработки? Нет, это модель для чистого масла. Для откачки отработанного масла нужна катушка, рассчитанная на вакуум.
Какое давление выдерживает? До 160 бар рабочего давления. Но рукав должен иметь не меньший класс.
Можно ли использовать на улице? Открытое исполнение и композитный барабан допускают наружную эксплуатацию, но конкретные условия стоит согласовать: важны осадки, температура и доступ к обслуживанию.
Чем отличается от 506222? Только наличием рукава: 506222 идёт готовым комплектом, 506922 — без шланга.
