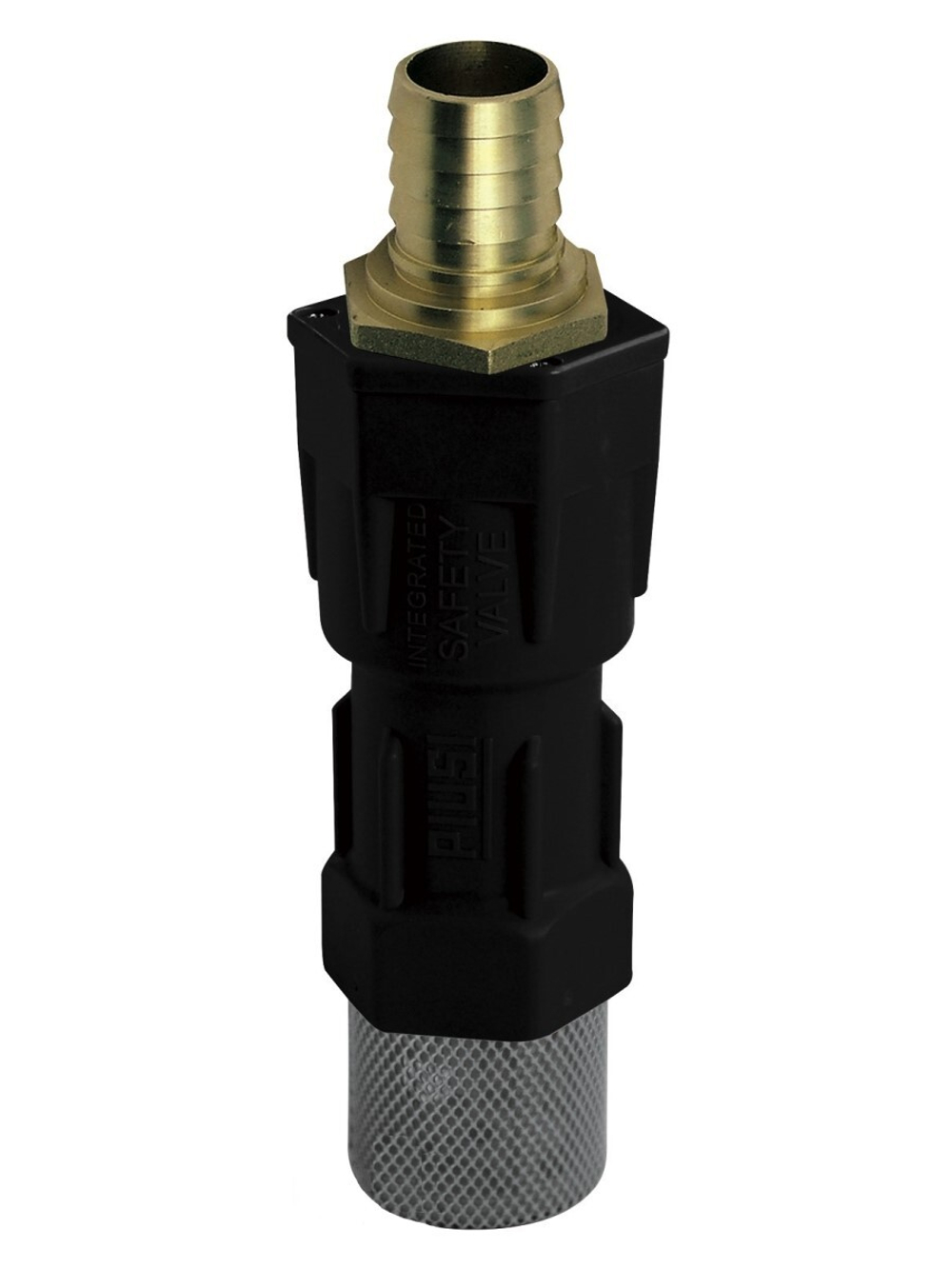

F00609000 — узел на конце заборного рукава: обратный клапан, донный фильтр грубой очистки и фитинг 1″ BSP(M) × 25 мм в одном комплекте. Ставится туда, где топливо или масло забирают из ёмкости, бочки или резервуара.
Узел решает две задачи сразу. Обратный клапан не даёт продукту сливаться обратно в ёмкость, когда насос остановлен, — линия остаётся заполненной. Донный фильтр задерживает крупный мусор, который всегда есть на дне: ржавчину, окалину, песок.
Зачем нужен обратный клапан
Если его нет, после остановки насоса столб жидкости в рукаве уходит обратно в ёмкость. При следующем пуске насосу приходится снова засасывать продукт, а это лишнее время и риск работы «на сухую».
С клапаном линия остаётся заполненной. Для частых пусков и остановок — например, при раздаче топлива по нескольким единицам техники — это заметно экономит время.
Зачем фильтр на дне
Крупный мусор опасен не только для тонкого фильтра. Он попадает в насос, счётчик и раздаточный пистолет, забивает каналы и ускоряет износ. Донная сетка принимает этот удар первой.
При этом она не заменяет фильтр тонкой очистки. Её задача — грубая защита, а не очистка топлива до требований топливной аппаратуры.
Монтаж
Узел опускают на дно ёмкости, но не вплотную к осадку: между фильтром и дном оставляют зазор, иначе сетка сразу забьётся грязью и перекроет забор.
Обратный клапан работает в одном направлении, поэтому перед установкой нужно проверить ориентацию — стрелка или конструкция корпуса подскажет направление потока. Резьбу 1″ BSP уплотняют по стандарту для конических или цилиндрических соединений; фитинг на 25 мм надевается на рукав соответствующего внутреннего диаметра.
Если ёмкость глубокая, узел крепят так, чтобы он не касался стенок и не «гулял» при работе насоса: болтающийся конец создаёт лишнюю нагрузку на рукав и соединения.
Обслуживание
Сетку периодически осматривают и промывают. Признаки, что пора: упал расход, насос стал работать с большим усилием, на сетке виден слой осадка. Обслуживание простое — снять узел, промыть фильтр, проверить, что клапан закрывается и не пропускает продукт обратно.
Где применяется
- Забор топлива из бочек и резервуаров
- Передвижные заправочные модули
- Топливные линии с насосом и раздачей
- Перекачка масел и смазочных материалов
- Ёмкости, где на дне скапливается осадок
Что проверить перед покупкой
- Диаметр рукава: фитинг под 25 мм
- Резьбу: 1″ BSP(M)
- Направление потока и ориентацию клапана при монтаже
- Глубину ёмкости и способ фиксации узла
- Совместимость с продуктом: топливо или масло
- Доступ для обслуживания и промывки сетки
Технические характеристики
| Параметр | Значение |
|---|---|
| Бренд | PIUSI |
| Артикул | F00609000 |
| Тип | Донный обратный клапан с фильтром |
| Присоединение | 1″ BSP |
| Фитинг | 1″ BSP(M) × 25 мм |
| Назначение | Топливо и масло |

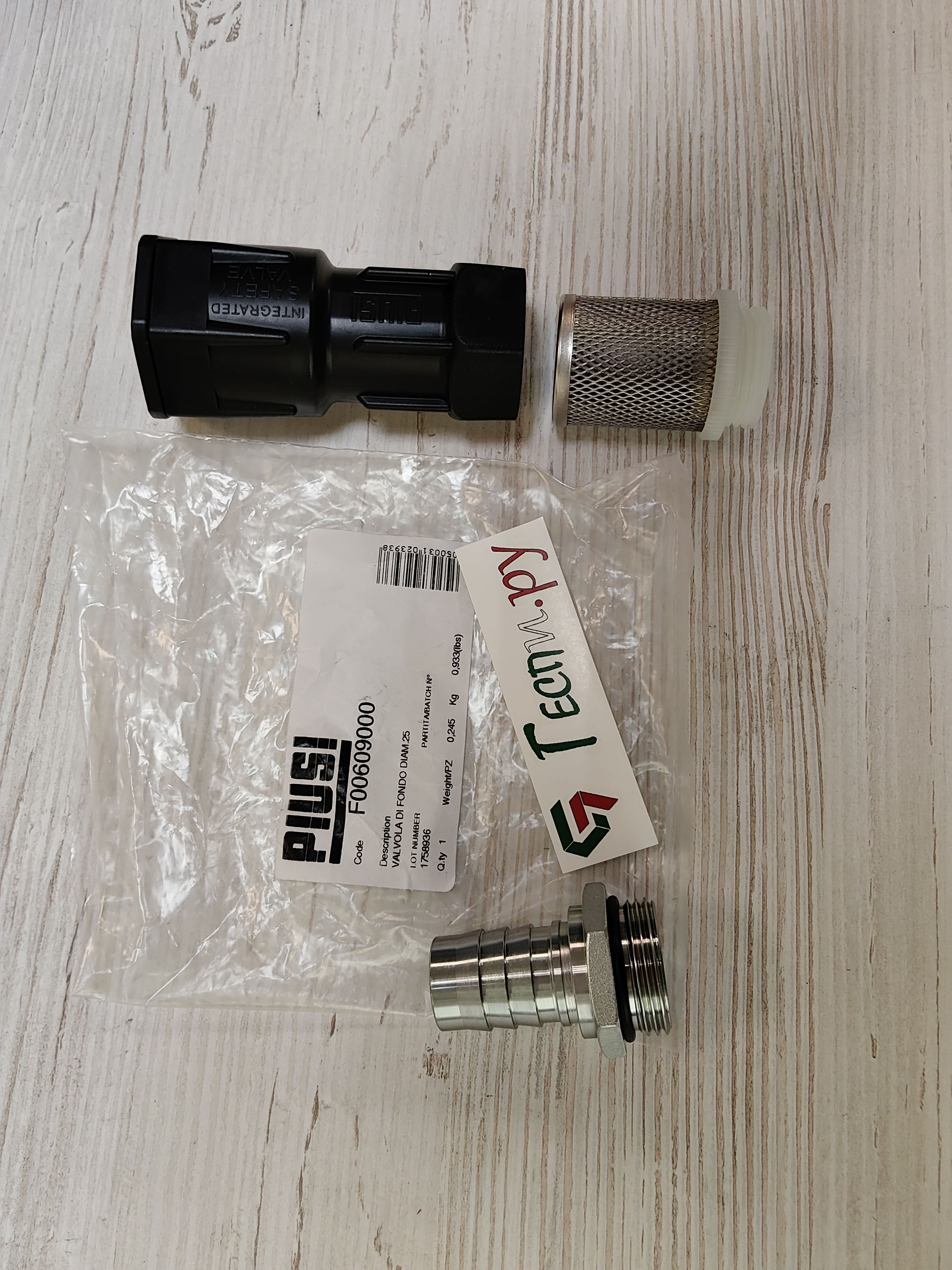

| Комплектация | Обратный клапан, донный фильтр грубой очистки, фитинг |
| Рабочее давление | В карточке не указано — уточните |
Вопросы и ответы
Это фильтр тонкой очистки? Нет, это грубая защита на заборе. Тонкая очистка ставится отдельно, в напорной линии.
Можно ли поставить клапан на напорную линию? Нет, это донный узел для забора из ёмкости. На нагнетании работают другие клапаны и фильтры.
Подходит ли для бензина и масла? По карточке — для топлива и масла. Для конкретного продукта и его агрессивности стоит сверить материалы уплотнений.
Как понять, что сетка забилась? По падению расхода и росту нагрузки на насос. Сетку снимают и промывают.
Нужен ли зазор до дна? Да, иначе фильтр сразу затянет осадок и перекроет забор.
