УЗА-4АМ - это автономное взрывозащищённое устройство заземления автоцистерн и других транспортных ёмкостей. Оно отводит заряды статического электричества при сливе и наливе нефтепродуктов и одновременно контролирует сопротивление заземляющей цепи, не допуская сливо-наливных операций при нарушении заземления. Такое исполнение выпускается с заземляющим проводником длиной 15 м и предназначено для постов, где расстояние от блока контроля до места подключения автоцистерны велико: длинных эстакад, удалённых площадок, разнесённых постов налива и ТРК.
Модель входит в линейку автономных устройств заземления завода Химко на встроенном источнике питания 3,6 В (без сети 220 В). Версия 4АМ отличается от базовых автономных моделей более строгим контролем цепи заземления — не более 10 Ом по ГОСТ 31610.32-1-2015 (IEC/TS 60079-32-1:2013), усиленной защитой корпуса IP65 и искробезопасным подключением через сопротивление 1 МОм. Геспи.ру поставляет устройства заземления автоцистерн только завода Химко.
Особенности версии 4АМ
- Контроль цепи заземления не более 10 Ом. Жёсткий порог по нормативам для отвода статики: устройство не даст отобразить «норму», пока переходное сопротивление выше допустимого.
- Безопасное подключение через 1 МОм. Зажим подсоединяется к транспортной ёмкости через ограничительное сопротивление — исключает искру при касании и защищает оператора.
- Контроль исправности искробезопасных цепей и состояния батареи. Прибор постоянно следит и за цепью, и за собственным питанием, а не только за сопротивлением заземления.
- Световая и звуковая сигнализация событий. Статус виден и слышен на рабочем посту даже в шуме и при ярком свете.
- Автономное питание 3,6 В, 18 А·ч. Встроенная батарея работает не менее 2 лет при включении по 2 часа в день — нет привязки к сети 220 В, что удобно для мобильных и удалённых постов.
- Расширенный температурный диапазон −50…+40 °C и IP65. Модель рассчитана на работу вне помещения, в мороз и при попадании струй воды.
Длина проводника 15 м - для чего нужна
Заземляющий проводник входит в комплект владельца автоцистерны КВА-КП-М. Его длина должна перекрывать путь от места крепления блока контроля (БКЗС-М-02) до точки подключения к цистерне с запасом на провис и манёвр. Базовые 5–7,5 м подходят для компактных постов, а 15 м выбирают, когда блок стоит на стойке или у операторной, а автоцистерна останавливается в нескольких метрах от него. Удлинить готовую линию постфактум сложнее и дороже, поэтому, если по эстакаде разброс точек большой, версия на 15 м избавляет от наращивания.
Технические характеристики
- Назначение: отвод статического электричества при сливе-наливе, контроль цепи заземления
- Контроль сопротивления заземляющей цепи: не более 10 Ом
- Безопасное подключение: через сопротивление 1 МОм
- Маркировка взрывозащиты: 1Ex mb ib IIBT4 Gb X
- Степень защиты: IP65
- Сигнализация: световая и звуковая
- Питание: встроенная батарея 3,6 В, 18 А·ч
- Время работы без замены питания: не менее 2 лет (при работе 2 ч в день)
- Диапазон рабочих температур: от −50 до +40 °C
- Длина заземляющего проводника: 15 м (в линейке — 5 / 7,5 / 10 / 15 м)
- Габариты блока БКЗС-М-02: 150 × 160 × 90 мм
- Масса устройства: не более 3 кг
- Масса комплекта для доставки (15 м): 3,05 кг
Комплект поставки

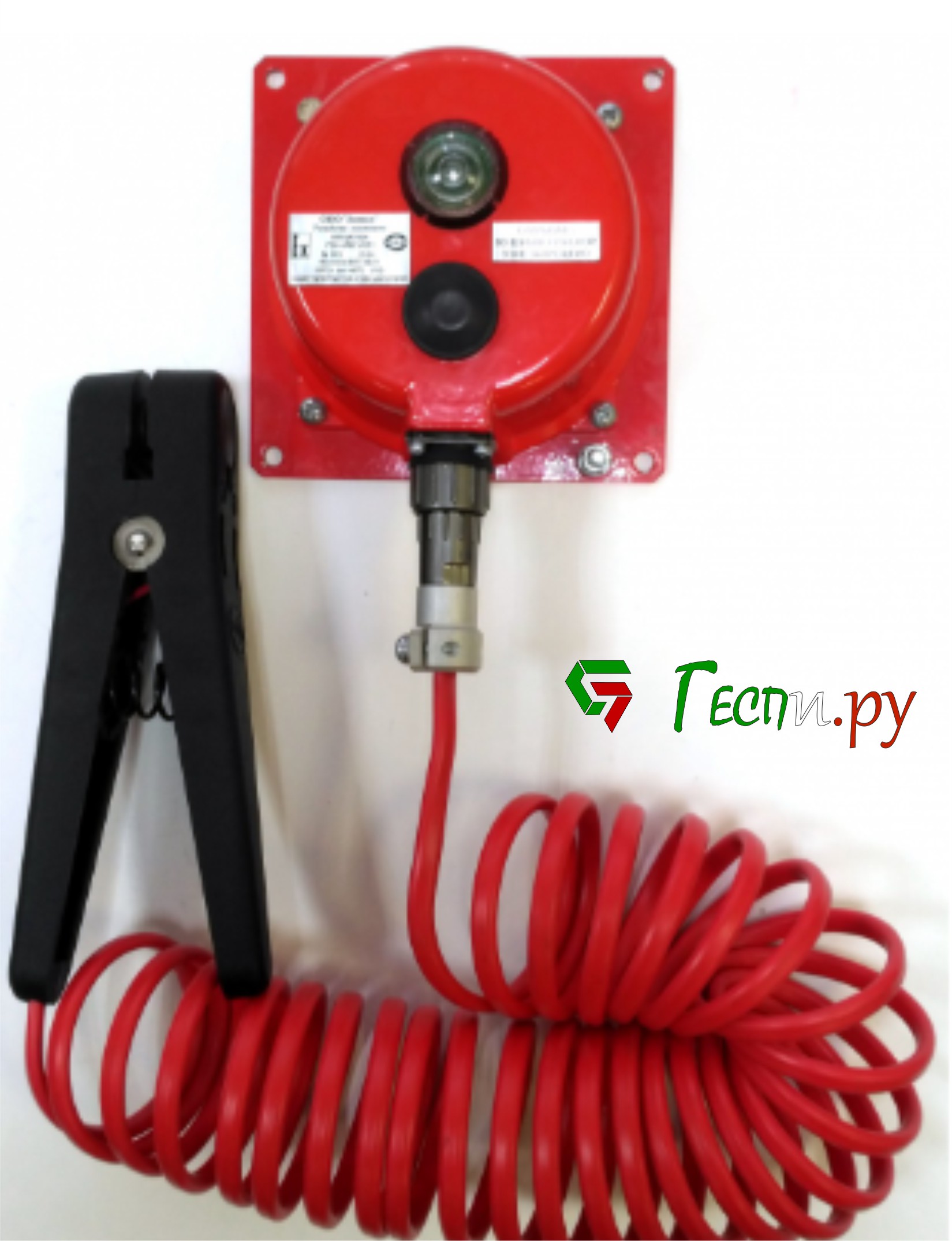

- Блок контроля заземления и сигнализации БКЗС-М-02 (ЕВКН5.098.004) — 1 шт.
- Комплект владельца автоцистерны КВА-КП-М (ЕВКН4.072.007-02) — 1 шт.: заземляющий проводник 15 м, электрическая кабельная вилка, зажим.
- Кронштейн крепления ЕВКН8.090.119 — 1 шт.
- Руководство по эксплуатации и паспорт.
Документы и гарантия
- Сертификат соответствия ТР ТС: TC RU C-RU.AA87.B.01058/22
- Изготовлено по ТУ 26.51.45-001-20322160-2017
- Гарантия: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки
Почему автономная 4АМ, а не 220 В
Если на посту нет стабильной сети 220 В или тянуть её к эстакаде дорого, автономная модель снимает вопрос питания полностью. А версия 4АМ к тому же даёт более точный контроль (10 Ом против 90 Ом у базовых автономных УЗА-4А), защиту IP65 и работу при −50 °C. Если же на объекте стационарный пост с питанием 220 В и нужно блокировать насос, смотрите модели серии УЗА-4К.
Поставка и заказ
Позиции Химко поставляем с завода; часть моделей держим на складе в Ростове-на-Дону и Москве, специфические исполнения и нестандартную длину - под заказ, ориентировочно 2–6 недель. Отгрузка - СДЭК и «Деловые Линии». Опт от 10 шт. - по индивидуальной цене, запрос на sale@gespi.ru. Поможем подобрать исполнение (4А / 4А-01 / 4А-02 / 4АМ) и нужную длину проводника под габариты вашей эстакады.
Вопросы и ответы
Чем УЗА-4АМ отличается от УЗА-4А? Модель 4АМ контролирует цепь заземления строже — не более 10 Ом против 90 Ом у 4А, имеет защиту корпуса IP65 (у 4А — IP54), расширенный диапазон температур до −50 °C и искробезопасное подключение через 1 МОм.
Зачем версия с проводником 15 м? Чтобы заземлить автоцистерну, стоящую далеко от блока контроля: для длинных эстакад и разнесённых точек налива. Готовый комплект на 15 м избавляет от наращивания линии.
Нужна ли сеть 220 В? Нет. Это автономное устройство: питание от встроенной батареи 3,6 В, 18 А·ч, ресурс — не менее 2 лет при работе 2 ч в день.
Что входит в комплект владельца автоцистерны? Проводник 15 м с наконечниками, электрическая кабельная вилка для подключения к БКЗС-М-02 и зажим для подсоединения к ёмкости.
Есть ли сертификат для сдачи объекта? Да, устройство имеет сертификат соответствия ТР ТС TC RU C-RU.AA87.B.01058/22 и маркировку взрывозащиты 1Ex mb ib IIBT4 Gb X; в комплекте — паспорт и РЭ.
