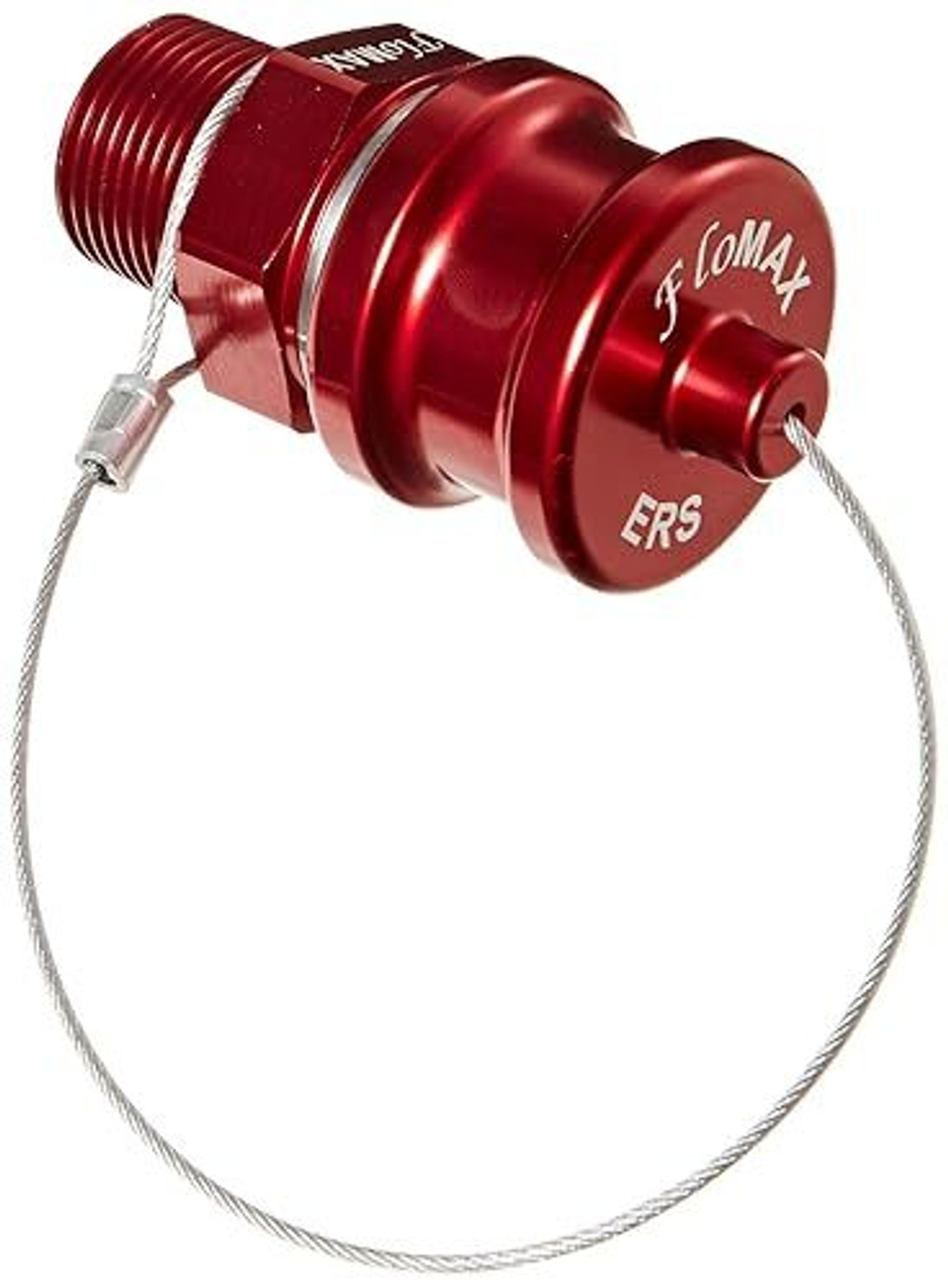

ERS-C - приёмная часть быстрого соединения для моторного масла, которая закрепляется на технике. Со стороны шланга к ней подключается БРС, со стороны машины она вкручивается в посадочное место резьбой 3/4″ NPT (наружная).
Заявленные параметры: пропускная способность до 189 л/мин, рабочее давление до 500 PSI (около 34 бар). В комплекте - заглушка с кабельной стропой, которая крепится к ресиверу.
Ресивер и БРС: кто из них где
В быстрой заправке всегда две части. Ресивер — та, что стоит на машине постоянно. БРС — та, что на рукаве заправочного поста.
ERS-C относится к первой группе. Его задача — принять поток, удержать давление и закрыться, когда шланг отсоединён. Отсюда и заглушка: между заправками открытое гнездо собирает пыль, стружку и грязь, а вместе с ними — абразив, который убивает уплотнения.
Цветовая маркировка и невзаимозаменяемость
У FloMAX заявлена запатентованная схема: сочетания ресиверов и БРС по цветам физически не взаимозаменяемы. Это не про эстетику и не про удобство — это защита от перекрёстного загрязнения.
Смысл простой. На площадке стоят машины с разными жидкостями: моторное масло, гидравлика, антифриз, ATF. Если все разъёмы одинаковые, рано или поздно кто-то подключит не тот шланг. Последствия — от замены масла до ремонта гидросистемы.
Когда разъёмы различаются по цвету и геометрии, ошибка становится физически невозможной: чужой шланг просто не защёлкнется.
189 л/мин: зачем такая пропускная способность
189 литров в минуту — это про скорость. Заправка моторного масла на крупной технике измеряется десятками литров, и узкое место в разъёме означает лишние минуты на каждой машине.
Второй эффект — меньше нагрев масла. Когда поток упирается в узкий проход, масло греется, а насос работает с повышенной нагрузкой. Полнопроходное соединение снимает это ограничение.
Нержавеющая сталь на изнашиваемых деталях
Производитель делит конструкцию на две группы. Изнашиваемые компоненты — из нержавеющей стали. Неизнашиваемые — из авиационного анодированного алюминия. Запорный механизм тоже нержавеющий.
Логика простая: именно эти детали контактируют с маслом и работают при каждой стыковке. Нержавеющая сталь не ржавеет и не задирается, а анодированный алюминий даёт лёгкий корпус, которому не нужна окраска.
Заглушка на кабельной стропе
Индекс C в артикуле означает версию с заглушкой. Заглушка держится на стропе, закреплённой на ресивере, поэтому не теряется в грязи и не уезжает вместе с шлангом.
Версия без заглушки — ERS. Её берут, когда защита уже предусмотрена конструкцией или когда заглушки закупаются отдельно.
Аналоги и совместимость
По карточке ERS-C — аналогами являются:
- Wiggins ON2 и ONC2A;
- Fast Fill R100 и R100C;
- CAT 9S-9271;
- Liebherr 5611870.
Номера CAT и Liebherr полезны, когда ищут не по бренду разъёма, а по каталожному номеру машины. Перед заменой всё равно сверьте посадочную резьбу и высоту — у разных производителей техники посадочные места отличаются.
Установка
Ресивер вкручивается наружной резьбой 3/4″ NPT. Резьба коническая: герметичность достигается за счёт клина при затяжке, поэтому важен момент, а не «затянуть посильнее».
Перетяжка вредит виткам и корпусу, недотяжка даёт течь. Для NPT обычно применяют уплотнительный материал по резьбе; конкретный состав подбирают под масло и материал посадочного места.
Где применяется
- Моторное масло на строительной технике
- Горнодобывающие машины
- Лесохозяйственное оборудование
- Сельхозтехника и тракторы
- Смешанные парки, где важно не перепутать жидкости
- Замена штатных ресиверов Wiggins, Fast Fill, CAT, Liebherr
Что проверить перед покупкой
- Резьбу: 3/4″ NPT (M), наружная
- Пропускную способность: до 189 л/мин
- Рабочее давление: до 500 PSI (~34 бар)
- Комплектацию: ERS-C — с заглушкой, ERS — без
- Совместимость с ответной БРС по цвету и серии
- Аналоги: Wiggins ON2/ONC2A, Fast Fill R100/R100C, CAT 9S-9271, Liebherr 5611870
- Глубину посадочного места и свободный доступ к гнезду
- Материал уплотнений под конкретное масло — в карточке не указан
Технические характеристики
| Параметр | Значение |
|---|---|
| Бренд | FloMAX |
| Артикул | ERS-C |
| Тип | Ресивер (приёмная часть БРС) |
| Назначение | Моторное масло |
| Соединение | 3/4″ NPT (M) |
| Пропускная способность | До 189 л/мин |
| Рабочее давление | До 500 PSI (~34 бар) |
| Изнашиваемые детали | Нержавеющая сталь |
| Корпус | Авиационный анодированный алюминий |
| Запорный механизм | Нержавеющая сталь |
| Заглушка | В комплекте, с кабельной стропой |
| Цветовая маркировка | Есть, сочетания невзаимозаменяемы |
| Аналоги | Wiggins ON2, ONC2A; Fast Fill R100, R100C; CAT 9S-9271; Liebherr 5611870 |
| Артикул без заглушки | ERS |
Вопросы и ответы
Чем ERS-C отличается от ERS? Комплектацией: ERS-C идёт с заглушкой на кабельной стропе, ERS — без неё.
Это БРС или ответная часть? Это ресивер, то есть часть, которая стоит на технике. БРС подключается со стороны рукава.
Подойдёт для гидравлического масла? Нет, серия ERS заявлена под моторное масло. Для гидравлики — HR-C.
Взаимозаменяем с Wiggins ON2? Заявлен как аналог. Сверьте резьбу и посадочное место.
Можно ли поставить без заглушки? Можно, но открытое гнездо быстро забивается. Заглушка на стропе — самый простой способ этого избежать.
Какое давление выдерживает? До 500 PSI, это примерно 34 бар.
Нужен ли герметик на резьбу? Для конической NPT обычно да, по резьбе. Тип состава уточните под ваше масло и материал посадочного места.
Почему нельзя подключить шланг от другой жидкости? В этом и смысл серии: цветовые сочетания невзаимозаменяемы, поэтому чужой разъём не защёлкнется.
