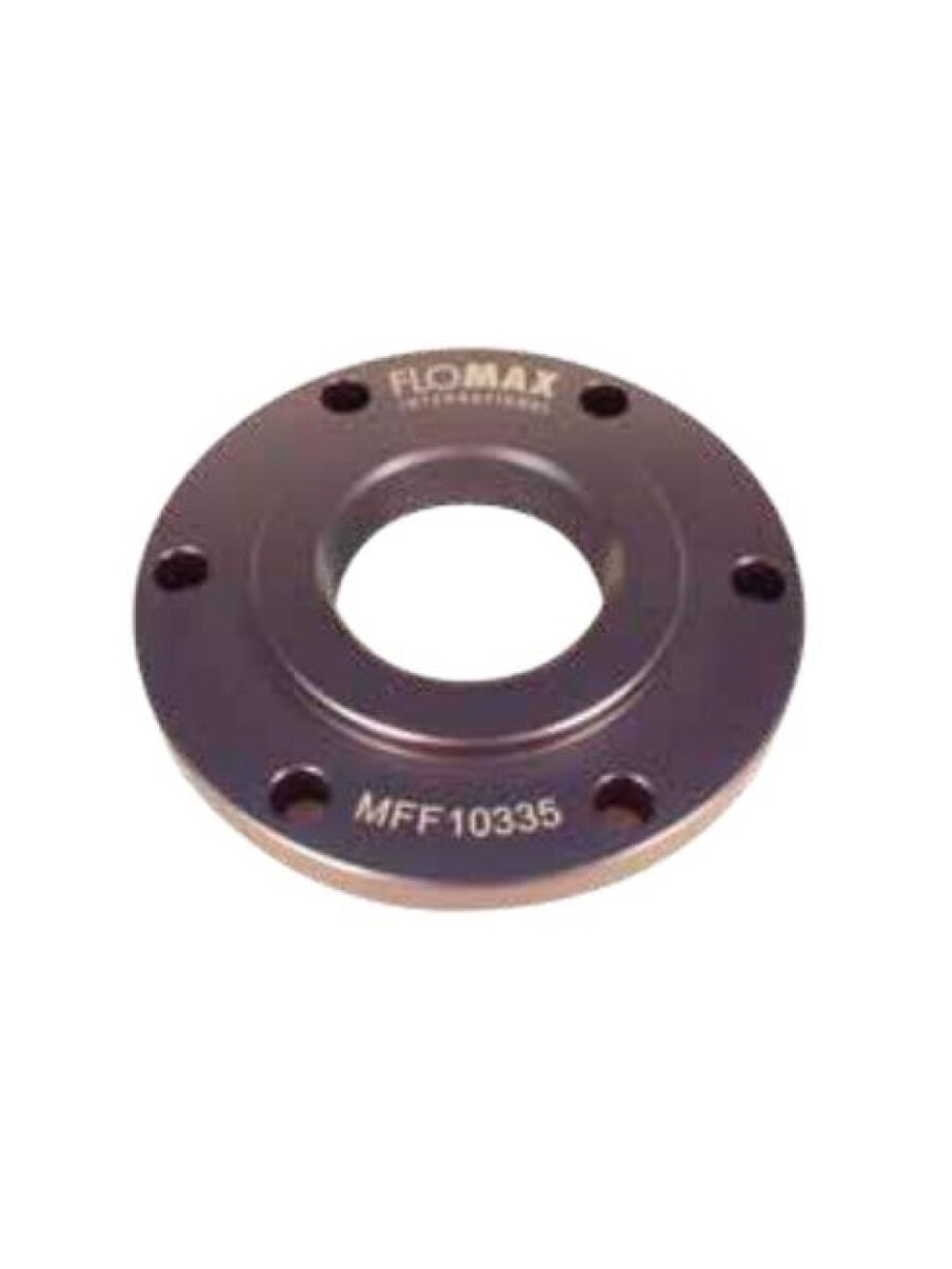

MFF10335 — переходный фланец, через который на топливный бак ставится дыхательный клапан VT. Соединение — 2″ NPT, крепление — на шесть болтов. Адаптер малого диаметра: он рассчитан на компактное посадочное место, где полноразмерный фланец просто не встанет.
Если клапан уже есть, но посадочное место на баке другое, менять весь узел не нужно. Достаточно подобрать переходник, который состыкует клапан с баком по резьбе и по болтовому рисунку.
Зачем нужен отдельный переходник
Резьба на баке и резьба на клапане совпадают далеко не всегда. У техники разных производителей — разные стандарты горловины: где-то метрика, где-то NPT, где-то своя схема крепления.
Адаптер решает две задачи сразу: приводит резьбу к нужному стандарту и задаёт жёсткое крепление на шесть болтов. Второе важнее, чем кажется: дыхательный клапан работает в условиях тряски, и держаться он должен не на резьбе, а на фланце.
2″ NPT: что это за резьба
NPT — коническая американская трубная резьба. Герметичность достигается за счёт клина: при затяжке витки входят друг в друга и уплотняются по профилю.
Практический вывод: для NPT нужен аккуратный момент затяжки и, как правило, уплотнительный материал по резьбе. «Затянуть от души» здесь плохая идея — можно перетянуть и повредить витки.
Не путайте NPT с BSP: профиль и шаг у них разные. Визуально похожи, но герметичного соединения при смешивании не будет.
Шесть болтов: почему это надёжнее резьбы
Резьбовое соединение держит клапан за счёт натяга в витках. Фланцевое — распределяет нагрузку по шести точкам.
На практике это значит: клапан не «гуляет» при заправке, прокладка не выдавливается, а при обслуживании узел снимается без риска сорвать резьбу на баке.
Малый диаметр: где он нужен
Адаптер малого диаметра — это про стеснённые условия. Небольшие баки, близко расположенные элементы, узкие ниши под обшивкой.
Перед покупкой обязательно сверьте болтовой рисунок: количество отверстий, диаметр окружности и шаг. Шесть болтов — это стандарт, но расстояния между ними у разных фланцев различаются.
Где применяется
- Строительная и дорожная техника
- Горнодобывающее оборудование
- Лесохозяйственные машины
- Сельхозтехника и тракторы
- Замена штатного клапана на аналогичный от другого производителя
- Ремонт узла после повреждения посадочного места
Что проверить перед покупкой
- Резьбу: 2″ NPT
- Количество и расположение отверстий: 6 болтов
- Болтовой рисунок: диаметр окружности и шаг отверстий
- Совместимость с конкретной моделью клапана VT
- Материал и покрытие — в карточке не указаны, уточните у поставщика
- Наличие прокладки в комплекте — не указано
- Высоту узла в сборе: клапан не должен упираться в обшивку
Технические характеристики
| Параметр | Значение |
|---|---|
| Бренд | FloMAX |
| Артикул | MFF10335 |
| Тип | Фланцевый адаптер малого диаметра |
| Назначение | Установка дыхательного клапана VT |
| Соединение | 2″ NPT |
| Крепление | 6 болтов |
| Материал | В карточке не указан |
| Прокладка в комплекте | Не указана |
Вопросы и ответы
Адаптер идёт вместе с клапаном? Нет, это отдельная позиция. Клапан VT заказывается отдельно.
Подойдёт ли адаптер к баку с другой резьбой? Нет, здесь строго 2″ NPT. Для другого стандарта нужен другой переходник.
Можно ли поставить на герметик вместо прокладки? Зависит от конструкции посадочного места. Для конической NPT обычно применяют уплотнение по резьбе; решение по конкретному узлу лучше согласовать с механиком.
Нужно ли снимать бак? В большинстве случаев нет — узел снимается сверху. Но доступ к шести болтам должен быть свободным.
Чем отличается от обычного фланца? Здесь есть и резьбовое соединение 2″ NPT, и болтовое крепление — то есть это переходный узел, а не просто крепёжная пластина.
