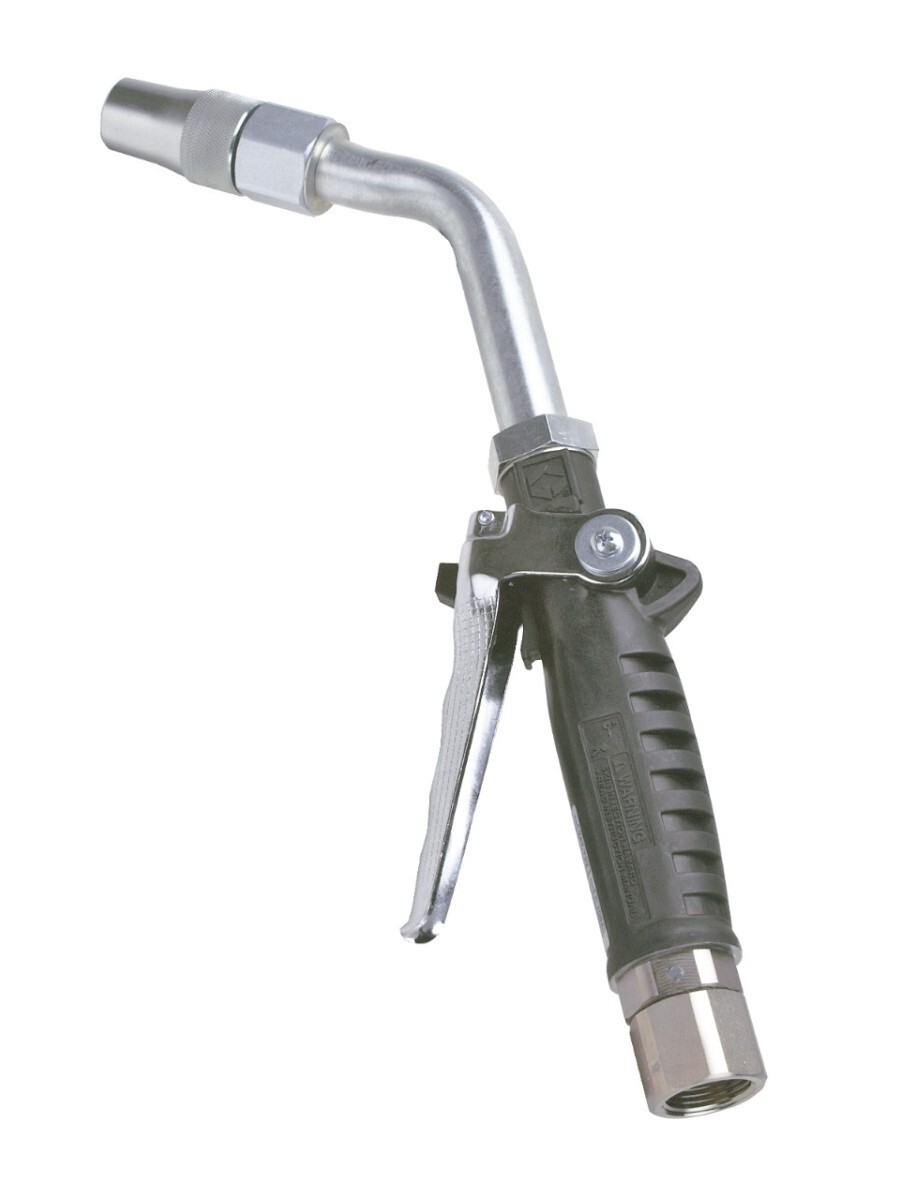

Graco XDV20 247722 — раздаточный пистолет без расходомера с жёстким удлинителем и вертлюгом на входе 3/4″ NPT. Он рассчитан на масло и антифриз и применяется там, где нужен большой поток — до 75 л/мин: в крупных дилерских центрах, на карьерах и горно-обогатительных комбинатах, где техника заправляется часто и помногу.
Клапан без учёта
XDV20 — механический раздаточный клапан: он открывает и закрывает поток, но объём не считает. Учёт в таких схемах ведут либо по счётчику на линии, либо по таре, либо по моточасам. Такое решение проще и дешевле измерительного пистолета, меньше требует обслуживания и не зависит от электроники — для площадок, где заправка идёт «на литры в бак», этого достаточно.
Производительность и давление
Вход 3/4″ даёт большой проход, поэтому клапан не становится узким местом линии. Заявленная производительность — до 75 л/мин, максимальное рабочее давление — 103,4 бар (1500 psi). Такой запас нужен на длинных линиях с централизованной подачей, где давление на посту заметно выше, чем у насоса.
Жёсткий удлинитель
Удлинитель не гнётся под давлением и точно направляет струю в горловину. Это плюс при заправке техники с глубоко расположенной горловиной и при работе одной рукой. Для неудобных точек, куда жёсткая трубка не подходит, в серии есть версия с гибким удлинителем — 247723.
Вертлюг на входе
Входной узел поворотный, резьба — 3/4″ NPT, гнездо (female). Вертлюг снимает скручивание шланга и позволяет развернуть клапан под рабочим углом, не выкручивая фитинг. На подвесных постах это заметно продлевает срок службы шланга: он не испытывает постоянного кручения у соединения.
Выход 7/8″ с уплотнительным кольцом
Выход клапана — 7/8″ с прямоцилиндрической резьбой под уплотнительное кольцо, а не 3/4″ NPT. Насадка фиксируется по этой резьбе и герметизируется кольцом. При подборе сменных носиков и переходников нужно ориентироваться именно на 7/8″ straight thread O-ring — конические фитинги здесь не подойдут.
Условия эксплуатации
Диапазон температур — от −40 до +82 °C, производитель допускает работу в помещении и на улице. Масса клапана — 0,4 lb, около 0,18 кг. Материалы, контактирующие с жидкостью: алюминий, нержавеющая сталь, сталь, ацетал, нитрил и TPE. Курок имеет замок для фиксации в закрытом положении.
Габариты
По карточке — 315 × 205 × 70 мм. Для компоновки поста важнее длина удлинителя и вылет носика: они определяют, насколько близко к горловине нужно подводить шланг.
